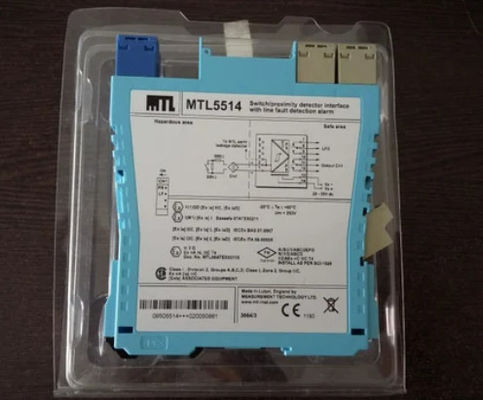

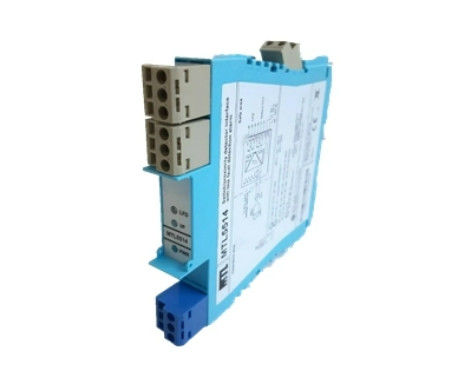

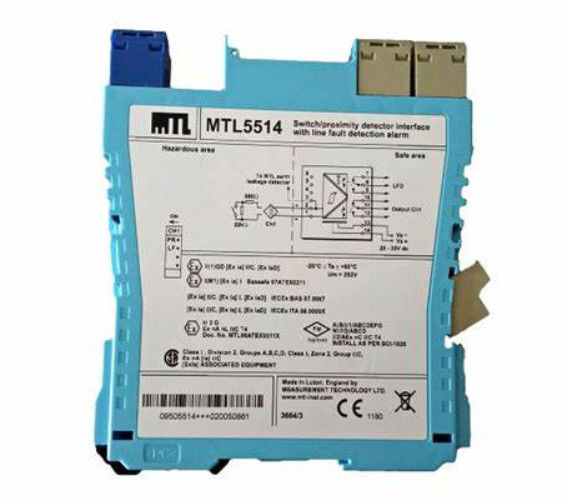

MTL5514 MTL 스위치/근접 감지기 인터페이스 응답시간 최대 10ms

MTL5514 MTL 스위치/근접 감지기 인터페이스

설명
MTLx514는 안전 영역 부하가 위험 영역에 위치한 근접 감지 장치 또는 스위치에 의해 릴레이를 통해 제어 될 수 있습니다.
별도의 릴레를 통해 신호를 받고 모듈 상단에 표시됩니다. 단계 역전을 선택하고 라인 오류 검출을 가능하게하는 스위치가 제공됩니다.

채널 수
하나
스위치 위치h
구역 0, IIC, T6 위험 지역
디브1, A 그룹, 위험 장소
근접 감지기의 위치
부지 0, IIC, T4?? 6 위험 부지, 적절히 인증된 경우
디브1, A 그룹, 위험 장소
위험지역 입력물
BS EN60947 ‧5‧6:2001 표준에 해당하는 입력
근접 감지기 (NAMUR)
센서에 적용된 전압
7~9V DC 1kΩ ±10%
입력/출력 특성
정상 단계
출력이 2.1mA 이상인 경우 출력이 닫힌 상태 (입력 회로에서 < 2kΩ)
출력이 열리면 입력 < 1.2mA (> 입력 회로에서 10kΩ)
히스테리세스: 200μA (650Ω) 명소
선 결함 탐지 (LFD) (만 선택하면)
단위의 측면에 스위치를 통해 사용자 선택. 라인 오류
LED로 표시됩니다. 라인 결함 리레가 전원을 공급하고 채널
출력 릴레가 입력 라인 오류가 감지되면 전력을 끄는 경우
오프 커킷 경보가 가동되는 경우 < 50μA
열전 경보가 꺼져 있는 경우 > 250μA
린 < 100Ω의 경우 단전 경보가 작동합니다.
린 > 360Ω인 경우 단전 경보가 꺼집니다.
참고: LFD 장비를 접촉 입력 장치로 사용할 때 저항이 장착되어야 합니다.
스위치와 함께 500Ω에서 1kΩ까지 연속
20kΩ ~ 25kΩ 스위치와 병행
안전 영역 출력
MTL4514 및 MTL5514
채널: 전환 접촉과 함께 단일 폴 릴레이
LFD: 전환 접촉과 함께 단일 폴 릴레이
MTL4514B
채널: 단극 릴레이
LFD: 단극 릴레이

LED 표시기
녹색: 전력 표시
노란색: 채널 상태, 출력 전원이 켜지면
빨간색: LFD 표시, 라인 오류가 발견되었을 때
최대 전류 소모량
25mA 24V dc
단위 내의 전력 소모
0.6W 24V
안전 설명
Uo=10.5V Io=14mA Po=37mW Um = 253V rms 또는 dc
