MTL5532 펄스 격리기 MTL 기기 4/20mA 전류 출력

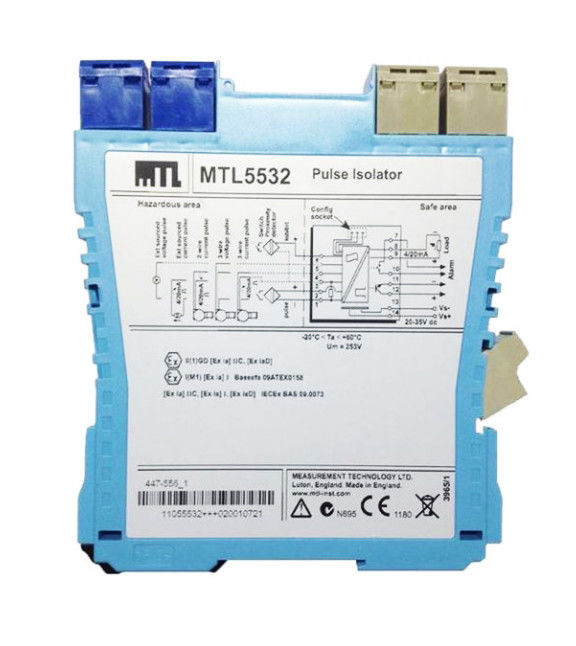

MTL5532 MTL 기기 펄스 격리기

MTLx532는 스위치, 근접 감지기, 전류에서 펄스를 격리
위험한 공간에 위치하는 펄스 송신기 또는 전압 펄스 송신기
그것은 높은 펄스 속도와 빠른
안전 영역으로 펄스를 반복하여 반응 시간을 나타냅니다.
주파수 비율의 출력 또한 제공, 함께 릴레
울림으로 작동하도록 구성될 수 있습니다.
개인용 컴퓨터로 수행됩니다.

스펙
또한 공통 사양 참조

• 채널 수
하나, 완전히 떠있는
• 센서 유형
스위치 또는 근접 탐지기 (NAMUR/BS EN 60947 ∼5 ∼6:2001)
.2· 또는 3· 와이어 전압 또는 펄스 송신기
• 스위치 위치
구역 0, IIC, T6 위험 지역
1부, A 그룹, 위험 장소
• 근접 감지기 또는 송신기의 위치
부위 0, IIC, T4T6 적절한 인증을 받은 경우
디브1, A 그룹, 위험 장소
• 입력
스위치 입력:
스위치가 닫혀있는 경우 출력 ON
근접 감지기 입력:
흥분: 1kΩ 명소에서 7.0 ~ 9.0V dc
출력 전력 > 2.1mA* (< 2kΩ)
출력 오프 입력 < 1.2mA* (> 10kΩ)
스위치 히스테레시스: 0.2mA (650Ω) 명소
*NAMUR 및 BS EN 6094756:2001 표준
현재 펄스 입력:
송신기 공급: 20mA에서 16.5V DC
단전 전류: 24mA
출력: IN > 9.0mA = ON, IN < 7.0mA = OFF
전환 히스테레시스: 0.5mA
전압 펄스 입력
입력 임페던스: > 10kΩ
스위치 포인트 전압 (Vsp): 3, 6, 또는 12V 명소
(모듈 옆의 스위치로 사용자 선택)
출력: Vin > Vsp = ON, Vin < Vsp = OFF
스위칭 히스테레시스: 100mV + (0.1 x Vsp) 전형
• 안전 영역 펄스 출력
최대 지연: 10μs
최저 오프전압: 35V
최대 오프스테이트 누출 전류: 10μA
최대 온상 저항: 25Ω
최대 전류: 50mA
공급이 끊어지면 출력 종료
참고: LFD 신호는 인덕티브 로드로부터 보호되는 제너 다이오드입니다.
안전 영역 전류 출력
입력 캡처 지연: 2 신호 기간 (5ms min.)
신호 범위: 4~20mA
아래/위 범위: 0~22mA
부하 저항: 0 ~ 450Ω @ 20mA
출력 저항: >1MΩ
리플: < 50μA 피크에서 피크
정확성: 20°C에서 20μA 이상
온도 변동: < 1μA/°C
리셋 타임 (10% ~ 90% 단계 변경 후): 60 ms
• 경보 출력
경보로 릴레 켜고, 0.5A @ 35Vdc 최대
• 펄스 너비
고도: 10μs min
낮은: 10μs min
• 주파수 범위
0~50kHz - 펄스 출력 모드
아날로그 출력용 0~10KHz
• LED 표시기
녹색: 전력 표시
노란색: 출력 회로가 켜져 있을 때 켜져 있습니다.
빨간색: 오류가 발생하면 깜박입니다.
• 전력 요구
24V dc에서 65mA
70mA 20V dc
55mA 35V DC
• 단위 내의 전력 소모
124V에서 최대 35W
1최대 75W 35V
안전 설명 (Um = 253V rms 또는 dc)
터미널 2에서 1 및 6에서 1
U_o=10.5V I_o=14mA P_o=37mW
터미널 4 ~ 3 및 1
U_o=28V I_o=93mA P_o=651mW
터미널 3에서 1
에너지 저장 장치가 아닌 장치 ≤1.5V, ≤0.1A 및 ≤25mW;
추가 인증을 받지 않고 열린 회로 전압 <28V의 IS 루프로 연결된
터미널 5 ~ 4 및 1
V_최대≤ 28V, I_최대≤ 94mA, P_최대≤ 0.66W
• 구성 장치
PCL45USB 시리즈 인터페이스를 가진 MTL PCS45 소프트웨어를 실행하는 개인용 컴퓨터.
