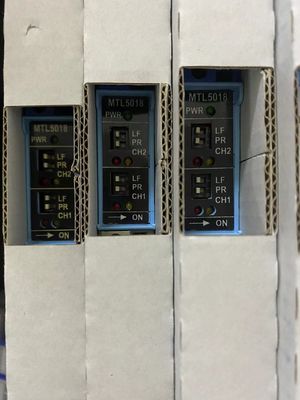

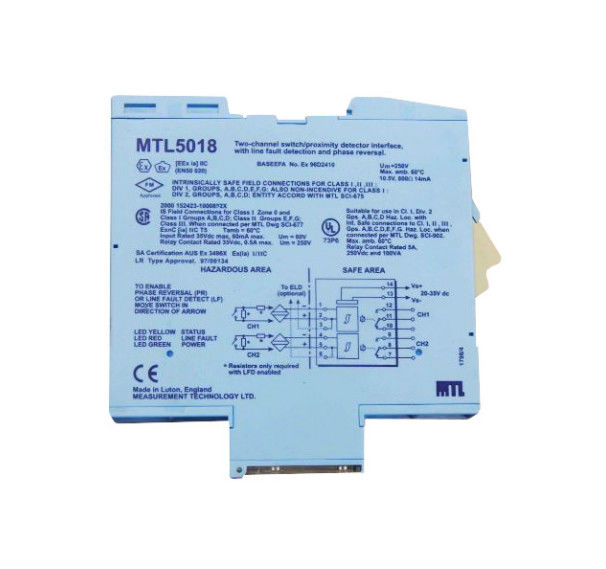

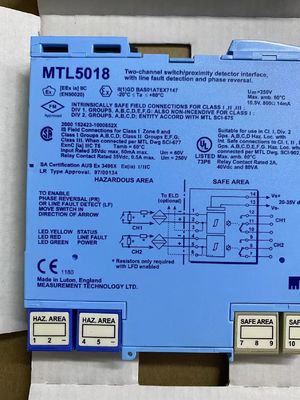

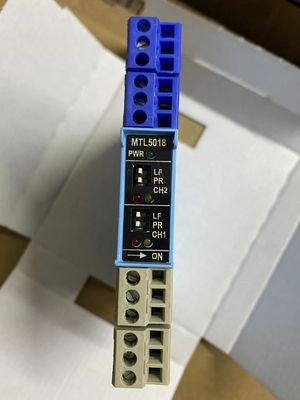

MTL5018 MTL 기기 근접 감지기 인터페이스 채널 수 2

MTL5018 MTL 기기 근접 감지 인터페이스

MTL5018은 두 개의 안전 영역 부하를 두 개의
위험 영역에 있는 스위치나 근접 감지기
리레 출력이 제공됩니다. 독립적인 단계 역전 제어
센서의 어느 상태에도 신호를 보내는 경보 상태
선택 가능한 라인 결함 감지 장치 (LFD) 는 개방 또는 단기를 감지합니다.
현장 회로 중 어느 회로

스펙
또한 공통 사양 참조
• 채널 수
2개
• 스위치 위치
구역 0, IIC, T6 위험 지역
1부, A 그룹 위험 위치
• 근접 감지기의 위치
부지 0, IIC, T4?? 6 위험 부지, 적절하게 인증된 경우
1부, A 그룹 위험 위치
• 안전 구역 출력
전환 접촉을 가진 2 개의 릴레
• 위험 지역 입력
근접 감지기에 대한 NAMUR/DIN 19234 표준에 맞는 입력
• 센서에 적용 된 전압
1kΩ ±10%에서 7~9V
• 입력/출력 특성
정상 (회전) 단계:
출력 전원이 전원화되어 있는 경우 (전력이 없인 경우) Iin >2.1mA 또는 Rin <2kΩ
출력 전력이 꺼져 (전력 공급) 졌다면 Iin <1.2mA 또는 Rin >10kΩ
히스테리세스: 200μA, 전형적인
• 라인 결함 탐지 (LFD)
유닛 상단에 있는 스위치를 통해 사용자 선택이 가능합니다. 라인 결함이 각 채널에 대한 LED로 표시됩니다. 감지 된 라인 결함이 릴레를 비전화합니다.
Iin < 100μA의 경우 오픈 서킷 경보
Iin>250μA인 경우 오픈 서킷 경보가 꺼집니다.
린 < 100Ω의 경우 단전 경보가 작동합니다.
린>360Ω의 경우 단전 경보가 꺼집니다.
참고: LFD 장비를 접촉 입력 장치로 사용할 때 저항이 장착되어야 합니다.
스위치와 함께 500Ω에서 1kΩ까지 연속
20kΩ ~ 25kΩ 스위치와 병행
• 위상 반전
각 채널에 독립적으로, 사용자 선택
• 릴레이 유형
단일 폴, 전환 접촉
참고: 반응 부하가 적절하게 억제되어야 합니다.
• 릴레이 특성
응답시간: 최대 10ms
접촉 등급: 250V ac, 2A, cosø >0.7
40V DC, 2A, 저항 부하
• LED 표시기
녹색: 전력 표시
노란색: 두: 각 채널의 상태 (출력 전원이 활성화되는 경우)
빨간색: 두: 각 채널에 대한 LFD 표시 (선 오류가 감지되면 표시)
최대 전류 소비량
20V에서 60mA
24V에서 60mA
40mA, 35V
• 최대 전력 소모
1.4W 24V
135V에서 5W
• 고립
전원 공급 장치, 위험 영역 회로 및 릴레이 출력 사이의 250V AC 또는 DC
안전 설명 (각 채널)
10.5V, 800Ω, 14mA, Um= 250V rms 또는 dc
