3500/62-03-00 벤틀리 네바다 모니터 6 채널 프로세스 변수 모니터

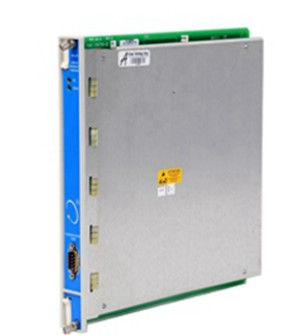

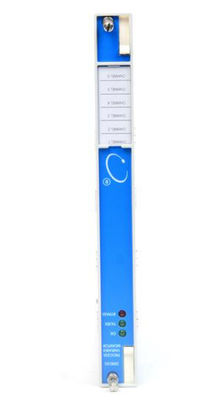

벤틀리 네바다 3500/62-03-00 프로세스 변수 모니터

설명

3500/62 프로세스 변수 모니터 는 압력, 흐름, 온도 및 수준과 같은 지속적인 모니터링을 필요로하는 기계 중요한 매개 변수를 처리하는 6 채널 모니터입니다.모니터 +4에서 +20 mA 전류 입력을 수용하거나 -10 Vdc와 +10 Vdc 사이의 모든 비례 전압 입력을이 신호를 조건화하고 사용자 프로그래밍 가능한 경보 설정 포인트와 조건화 된 신호를 비교합니다.

3500/62 모니터:
• 기계 보호용 알람을 작동시키기 위해 모니터링 된 매개 변수와 구성된 알람 설정 포인트를 지속적으로 비교합니다.
• 운영 및 유지보수 직원 모두에게 필수적인 기계 정보를 제공합니다.

3500/62는 3500 랙 구성 소프트웨어를 사용하여 전류 또는 전압 측정을 수행 할 수 있습니다. 3500/62는 세 가지 신호 입력 시나리오에 대한 I / O 모듈을 제공합니다.+/-10 볼트 DC내부 장벽 I/O는 4-20 mA 변환기에 본질적으로 안전한 전력을 공급하기 위해 외부 전력 입력 단말기를 제공합니다.

트리플 모듈러 리던던트 (TMR) 구성에서 사용할 때, 당신은 세 그룹으로 서로 인접한 프로세스 변수 모니터를 설치해야합니다. 이 구성에서 사용할 때,모니터 두 가지 유형의 투표를 사용하여 정확한 작동을 보장하고 기계 손실을 피합니다.
단점 장애로 인한 보호

정보

프로세스 변수 모니터
3500/62-AA-BB
• A: I/O 모듈 유형
01 -10 ~ +10 Vdc I/O 모듈
02 -10 ~ +10 Vdc I/O 모듈
03 내부 종료 장치가 있는 +4 ~ +20 mA 격리 I/O 모듈
04 외계 종료와 함께 고립된 +4 ~ +20 mA I/O 모듈
05 내부 장벽과 내부 종료 장치가 있는 격리되지 않은 +4 ~ +20 mA I/O 모듈
B: 기관 승인 옵션
00 없습니다
01 CSA/NRTL/C
02 ATEX/CSA (클래스 1, 구역 2)

외부 종료 블록
• 136595-01 3500/62 외부 종료 블록 (터미널 스트립 커넥터).
• 136603-01 3500/62 외부 종료 블록 (유로 스타일 커넥터).

케이블
3500/62 변압기 (XDCR) 신호로 외부 종료 (ET) 블록 케이블
134544-AAAA-BB
• A: 케이블 길이
0005 5 피트 (1.5 미터)
0007 7 피트 (2.1 미터)
0010 10 피트 (3 미터)
0025 25 피트 (7.5 미터)
0050 50 피트 (15 미터)
0100 100 피트 (30.5 미터)
• B: 조립 지침
01 조립되지 않은
02 조립

부품
• 163179-03 3500/62 모니터
• 136590-01 펌웨어 IC
• 04425545 지연 손목 벨트 (일회용)
• 04400037 IC 제거 도구
• 136491-01 -10 Vdc에서 +10 Vdc 내부 종료 장치와 함께 I/O 모듈
• 136499-01 -10 Vdc에서 +10 Vdc 외부 종착 장치와 함께 I/O 모듈
• 136294-01 내부 종착 장치가 있는 +4 ~ +20 mA I/O 모듈
• 136483-01 외부 종착 장치가 있는 +4 ~ +20 mA I/O 모듈
• 137110-01 4 ~ 20 mA 장벽 I / O 모듈 내부 종료
• 136973 3500/62 사용자 안내서
• 01700059 장벽 I/O를 위한 대체 안전 장치

관련 제품 추천:

자주 묻는 질문:

질문: 상품은 새롭고 원본적인가요?
A: 네, 새롭고 독창적입니다.

Q: 보증 기간은 얼마입니까?
A: 1년 보증.
