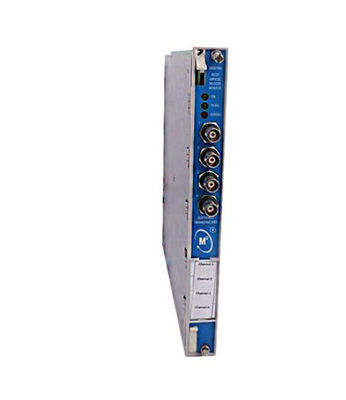

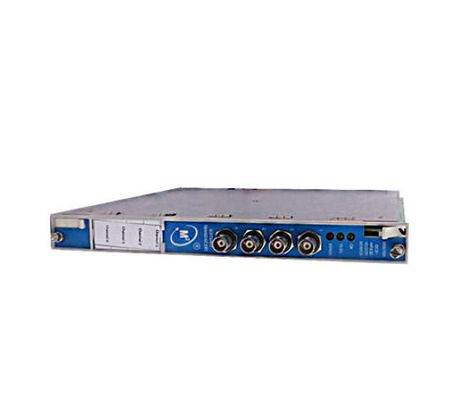

3500/61-01-00 벤틀리 네바다 진동 모니터링 시스템 레코더 출력이 있는 온도 모니터

벤틀리 네바다 3500/61-01-00 레코더 출력이 있는 온도 모니터

설명

3500/61 모듈은 6개의 채널의 온도 모니터링을 제공하며 저항 온도 감지기 (RTD) 와 열 쌍 (TC) 온도 입력을 모두 수용합니다.모듈은 이러한 입력을 조건화하고 사용자 프로그래밍 알람 설정 포인트와 비교3500/60과 3500/61은 3500/61이 여섯 개의 채널의 각에 대한 레코더 출력을 제공하지만 3500/60은 그렇지 않다는 것을 제외하고 동일한 기능을 제공합니다.

사용자는 3500 랙 구성 소프트웨어를 사용하여 RTD 또는 TC 온도 측정을 수행하도록 모듈을 프로그래밍합니다.다른 I/O 모듈은 RTD/TC 단절되지 않은 버전 또는 TC 단절 버전으로 제공됩니다.사용자는 TC 또는 RTD 또는 TC 및 RTD 입력의 혼합을 수용하도록 RTD/TC 비 격리 된 버전을 구성할 수 있습니다.TC 격리 버전은 외부 간섭으로부터 보호하기 위해 250 Vdc 채널-채널 격리를 제공합니다.

트리플 모듈러 리던던트 (TMR) 구성에서 사용되면 온도 모니터들은 세 개의 그룹으로 서로 인접하여 설치되어야 합니다.이 시스템은 정확한 작동을 보장하고 단일 포인트 오류를 피하기 위해 두 가지 유형의 투표를 사용합니다..

정보

레코더 출력
3500/61-AXX-BXX
• A: I/O 모듈 유형
01 RTD/TC 내부 종료와 함께 고립되지 않은
02 RTD/TC 외부 종점으로 분리되지 않은 것
03 TC 내부 종료로 고립
04 TC 외부 종점으로 고립
05 RTD/TC 내부 장벽과 내부 종료와 함께 고립되지 않은
B: 기관 승인 옵션
00 없습니다
01 CSA/NRTL/C (클래스 1, 디브 2)
02 ATEX/CSA (클래스 1, 구역 2)

3500/61 레코더 출력 외부 종료 (ET) 블록 케이블
134543- AXX ∼ BXX
• A: 케이블 길이
0005 5 피트 (1.5 미터)
0007 7 피트 (2.1 미터)
0010 10 피트 (3.0 미터)
0025 25 피트 (7.5 미터)
0050 50 피트 (15 미터)
0100 100 피트 (30.5 미터)
• B: 조립 지침
01 조립되지 않은
02 조립

3500/61-특별
133811-02 3500/61 모니터 (PN 163179-02로 대체되었습니다.)
• 135343-01 펌웨어 IC
• 133819-02 3500/61 RTD/TC 격리되지 않은 I/O 모듈 내부 종료.
• 133827-02 3500/61 RTD/TC 고립되지 않은 I/O 모듈 외부 종료.
• 133835-02 3500/61 TC 격리 된 I/O 모듈 내부 종료.
• 133843-02 3500/61 TC 격리된 I/O 모듈 외부 종료.
• 133892-01 3500/61 레코더 출력 외부 종료 블록 (터미널 스트립 커넥터).
• 133900-01 3500/61 레코더 출력 외부 종료 블록 (유로 스타일 커넥터).
• 136711-02 3500/61 내부 장벽 및 내부 종료 장치가 있는 RTD/TC I/O 모듈 (단독되지 않은)
