3500/25-02-01-CN 벤틀리 네바다 향상된 키파소 모듈 내부 종료와 함께 I/O 모듈

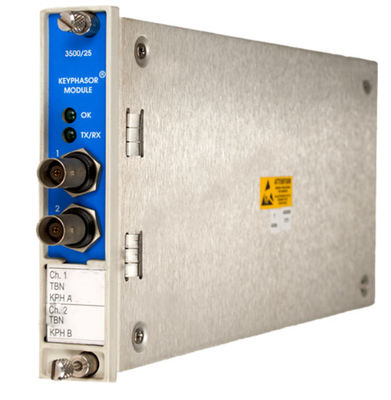

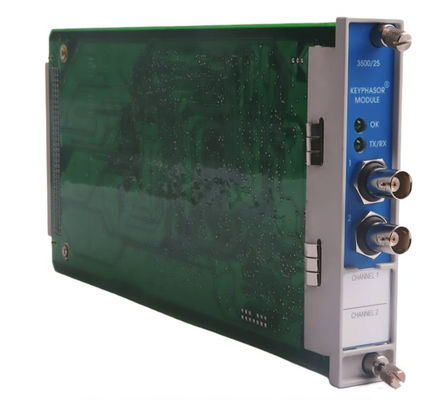

벤틀리 네바다 3500/25-02-01-CN 강화 키파소어 모듈

설명

3500/25 증강 키파소르 모듈은 키파소르 신호를 3500 랙의 모니터 모듈에 공급하는 데 사용되는 절반 높이의 2 채널 모듈입니다. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 기계 보호 시스템은 정상 구성을 위해 최대 4개의 키파소르 신호를 수용할 수 있고, 쌍으로 구성된 경우 최대 8개의 키파소르 신호를 수용할 수 있습니다.

강화된 키파소 모듈은 3500 시스템 모듈의 개선입니다.그것은 형태의 측면에서 완전한 하향 호환성을 유지하면서 이전 디자인에 비해 확장된 키파소르 신호 처리 기능을 제공합니다., 사용에 대한 기존 키파소르 모듈과 적합하고 기능
레거시 시스템에서 키파소어 모듈, PWA 125792-01, 완전히 업데이트 된 149369-01 모듈로 대체됩니다.

정보

향상된 키파소 모듈
3500/25-AA-BB-CC
• A: 채널 수
01 1/2 높이의 단일 2채널 키파저 카드 (2채널 주문)
02 1/2 높이의 2채널 키파소르 카드 (4채널 주문)
• B: I/O 모듈의 종류
01 내부 종료 장치가 있는 I/O 모듈
02 외부 종료 장치가 있는 I/O 모듈
03 내부 종료와 함께 내부 장벽 I/O
04 내부 종료 장치가 있는 고립된 I/O 모듈 (자기 피커와 함께 사용하도록 설계)
05 외부 종료 장치가 있는 격리된 I/O 모듈 (자기 피커와 함께 사용하도록 설계)
C: 기관 승인 옵션
00 필요하지 않습니다
01 CSA/NRTL/C (클래스 1, 디브 2)
02 ATEX/IECEx/CSA (클래스 1 구역 2)

케이블
3500 키파소 (KPH) 신호로 외부 종료 (ET) 블록 케이블
129530-AAAA-BB
• A:케이블 길이
0005 5 피트 (1.5 미터)
0007 7 피트 (2.1 미터)
0010 10 피트 (3 미터)
0025 25 피트 (7.5 미터)
0050 50 피트 (15 미터)
0100 100 피트 (30.5 미터)
• B: 조립 지침
01 조립되지 않은
02 조립

부품

• 149369-01 강화된 키파소 모듈
• 125800-01 키파소어 I/O 모듈 (내부 종료)
• 126648-01 키파저 I/O 모듈 (외부 종료)
• 125800-02 고립 키파소어 I/O 모듈 (내부 단말기) (마그네틱 피커와 함께 사용하도록 설계)
• 126648-02 격리 키파소어 I/O 모듈 (외부 종료) (자기 피커와 함께 사용하도록 설계)
• 135473-01 키파소어 I/O 모듈 (내부 장벽 및 내부 종료.
• 04425545 땅질 손목밴드 (일회용)
• 00580438 커넥터 헤더, 내부 종료, 4 위치, 녹색
• 00502133 커넥터 헤더, 내부 종료, 12 위치, 블루
• 129770 키파저 모듈 사용자 안내
