제품 상세 정보:
결제 및 배송 조건:
|
| 제조: | 앨런 브래들리 | 모델: | 1756-OB16E |
|---|---|---|---|
| 모듈 타입: | 디지털 DC 출력 모듈 | 전압: | 12~24 볼트 DC |
| 출력: | 16-포인트 전자 융합 | 작동 전압 범위: | 10~30 볼트 DC |
| 슬롯 폭: | 1 | 출력량: | 16 (16) |
| 강조하다: | 16점 D/O 모듈,앨런 브래들리 제어 로직스 D/O 모듈,1756-OB16E |
||
제품 세부 사항:
제작자: 앨런 브래들리
제품 번호 : 1756-OB16E
제품 종류: 디지털 DC 출력 모듈

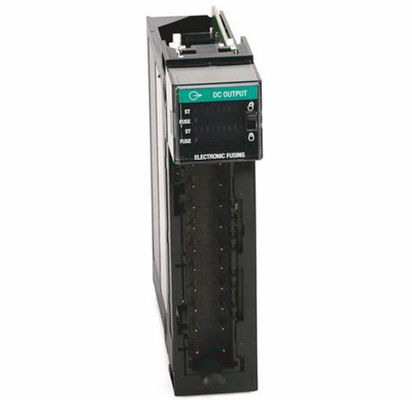

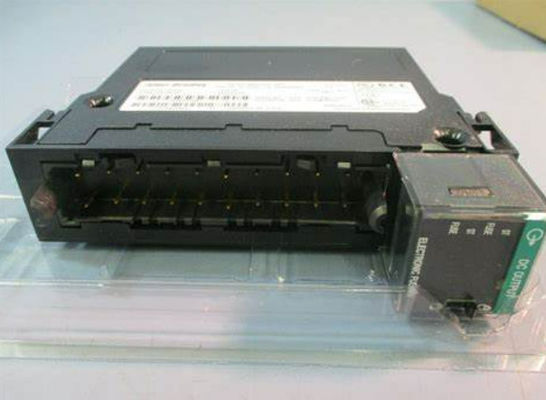

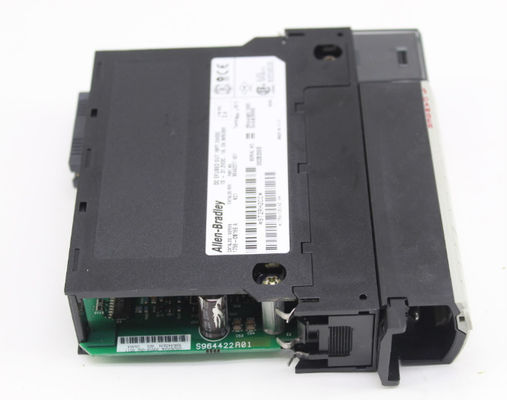

앨런 브래들리 1956-OB16E는 ControlLogix 프로그래밍 자동화 컨트롤러 (PLC) 플랫폼의 일부인 디스크리트 출력 모듈이다.이 모듈은 특히 DC 출력 모듈로 10-31의 출력 전압 범위를 제공합니다.2 24VDC의 명목값을 가진 VDC. 16개의 (16) 출력 채널을 가지고 있으며, 각 그룹은 8개의 (8) 채널로 구성된 두 (2) 개의 전자적으로 융합된 그룹으로 나뉘어 있습니다.이 모듈은 일반적으로 릴레 코일과 같은 24VDC 등급 장치를 작동하는 데 사용됩니다., 소레노이드 가동 장치, 파일럿 램프, 사이렌 및 기타 유사한 전기 부하.
1756-OB16E는 모든 1756 ControlLogix 컨트롤러와 사용할 수 있는 단일 슬롯 넓은 모듈입니다. 1756-A4, 1756-A17 등 모든 1756 ControlLogix 랙에 설치될 수 있습니다.1756-A10; 1756-A13 및 1756-A17. 또한, 로컬 I/O 또는 분산 I/O 구성 요소로 사용될 수 있다.
1756-OB16E는 채널당 1 A @ 60 ° C (140 ° F) 또는 모듈당 8 A @ 60 ° C (140 ° F) 의 출력 전류를 제공합니다.그것은 점당 10ms를 위해 2 A의 급류 등급을 가지고 있으며 2 s @ 0 ° C (32 ° F) @ 24V DC마다 반복됩니다.또한, 모듈의 최소 부하 전류는 채널당 3mA입니다.
각 출력 채널은 70μs nom/1 ms max의 OFF에서 ON 출력 지연 시간 및 360μs nom/1 ms max의 ON에서 OFF 지연 시간을 나타냅니다.그것은 전체 배그 플레인 전력 요구 사항이 1인 동안 5VDC에서 250mA와 24VDC에서 2mA의 배그 플레인에서 전류를 추출.32 와트, 최대 전력 소모량은 4.1 W @ 60 °C (140 °F) 이다.
1756-OB16E 모듈은 12 ~ 24 볼트 DC 소스 전압 및 10 ~ 31.2 볼트 DC 운영 전압의 전압 범위를 가지고 있습니다. 전체 백플레인 전력은 1.32 와트 및 5에서 250 밀리 앰프의 전류 소비.1 볼트 및 24 볼트에서 2 밀리암프. 또한 정상 상태에서 전압 하락 1 암프에서 정상 상태에서 최대 1 밀리암프의 누출 전류와 최대 400mV DC 전압을 가지고 있습니다.한 점당 최대 전류는 섭씨 60도에서 1 Amp이고 모듈당 최대 전류는 섭씨 60도에서 8 Amp입니다.이 모듈은 1350 볼트 AC에서 2초 동안 일상 테스트를 받았고 250 볼트의 연속 격리 전압을 가지고 있습니다.그 최소 부하 전류는 점당 3 밀리암프이고 그 전형적인 급류는 점당 10초 동안 2 암프입니다이 모듈의 전력 소모량은 60도에서 최대 4.1와트이며 열 소모량은 13.98BTU/시간이다.켜고 끄는 동안 70마이크로초/최대 1밀리초의 출력 지연시간, 켜고 끄는 동안 360마이크로초/최대 1밀리초의 출력 지연시간작동 온도는 0~60°C이고 작동하지 않는 온도는 -40~85°C입니다.이 모듈은 또한 오류 모드에서 상태와 프로그램 모드에서 상태를 수정 할 수 있습니다.
기술 사양
| 제조업자 | 로크웰 자동화 |
| 휴대가 가능한 터미널 블록 (들) | 1756-TBNH; 1756-TBSH |
| 열분해 | 130.98 BTU/hr @ 60 °C (140 °F) |
| 5.1 볼트 배후 전류 | 250 밀리암퍼 |
| 24 볼트 배후 전류 | 2 밀리암퍼 |
| 출력 지연 시간, ON에서 OFF | 360 μs nom/1 ms 최대 |
| 출력 지연 시간, 켜고 끄는 | 70 μs nom/1 ms 최대 |
| 슬롯 너비 | 1 |
| RTB 키 | 사용자 정의 기계 |
| 모듈 키 | 전자 |
| 명목 출력 전압 | 24VDC |
| 출력 전압 범위 | 10-31.2 VDC |
| 출력량 | 열여섯 (16) |
| 브랜드 | 앨런-브래들리 |
| 부문 번호/카탈로그 번호 | 1756-OB16E |
| 시리즈 | ControlLogix |
| 모듈 유형 | 디지털 DC 출력 모듈 |
| 전력 분산 (최대) | 4.1 W @ 60 °C (140 °F) |
| 출력 | 16점 전자 융합 |
| 전압 | 12~24 볼트 DC |
| 작동 전압 범위 | 10~30 볼트 DC |
| 최대 출력 전류 등급점 | 60°C에서 1Amp |
| 최대 출력 전류 등급 모듈 | 섭씨 60도에서 8A |
| 5 볼트 배후 전류 | 250 밀리암프 |
| 제거 가능한 터미널 블록 (s) | 1756-TBNH, 1756-TBSH |
| 격리 전압 | 50 볼트 연속 |
| 장막 | 아무 것도 |
| UPC | 10612598180810 |
| UNSPSC | 32151705 |
