1794-TB3 ALLEN BRADLEY PLC 제품 플렉스 I/O 터미널 기반

제품 세부 사항:
제작자: 앨런 브래들리
제품 번호 : 1794-TB3
제품 종류:플렉스 I/O 터미널 기본 단위

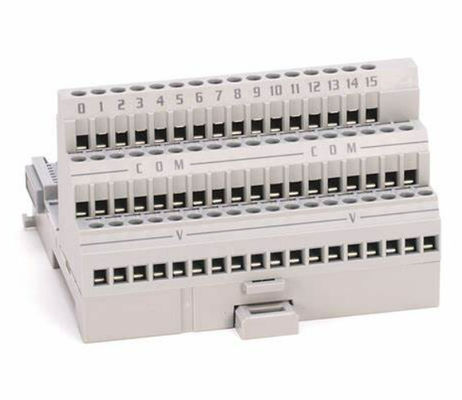

1794-TB3는 앨런-브래들리 (Allen-Bradley) 의 플렉스 I/O 플랫폼의 일부인 단말기 기본 단위이다. 이 단말기 기본은 640 mA @ 5VDC 및 120 VAC의 전압 등급과 최대 10 Ampere를 가집니다.그것은 스크루 클램프 단말기의 세 (3) 스트립과 함께 온다.

1794-TB3는 앨런 브래들리가 제조하는 플렉스 I/O 부품입니다. 이 부품은 특히 터미널 베이스 장치입니다.주로 현장 장치 및 전원 공급 장치의 끝점으로 사용됩니다.이 모듈은 또한 플렉스 I/O 모듈, 특히 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16를 호스팅하는 데 사용됩니다.1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 및 1794-OW8XT.1794-TB3는 세 (3) 개의 단말 스트립을 가지고 있습니다상부 터미널 스트립은 입력 및 출력 신호의 배선을 위해 지정 된 16 (16) 개의 터미널로 구성됩니다. 중간 및 하부 터미널은 18 (18) 개의 터미널로 구성됩니다.일반 및 전압 단말기에 사용하도록 지정된. -V 일반은 터미널 B-16 및 B-33에 위치하고 있습니다. +V (전압 입력) 터미널은 C-34 및 C-5 터미널에 위치하고 있습니다. 인근 플렉스 I/O 모듈과 터미널 베이스에 데이지 체인링을 위해,마이스키 체인 터미널은 C-34 (+) 와 B-16 (-) 에서 공급하고 C-51 (+) 와 B-33 (-) 에서 공급합니다.. 1794-TB3는 나사 클램프 단말기를 가지고 있습니다. 단말기 기지를 설치하려면 단말기 기지를 약간 각 방향으로 배치하십시오.DIN 레일 위에 터미널 기반을 갈고 DIN 레일에 터미널 기반의 뒷부분을 연결. 터미널 베이스 갈고리는 어댑터 모듈의 가장자리 아래로 슬라이드해야 하고 플렉스 버스 커넥터가 연결됩니다. 터미널 베이스를 슬라이드하고 인접한 어댑터에 단단히 누르십시오.DIN 레일에 터미널 기반을 잠금, 1794-TB3가 DIN 레일로 정렬되고 연결될 때까지 터미널 베이스를 밀어내십시오.

앨런-브래들리의 1794-TB3 플렉스 I/O 터미널 베이스 유닛 (Flex I/O Terminal Base Unit) 은 I/O 배선을 위한 터미널 연결 포인트를 제공하는 장치이며 뒷판의 형성에도 기여한다.최대 16개의 I/O 연결이 있으며, 18개의 공통 단말기와 18개의 전압 단말기가 있습니다.1794-TB3는 125V AC/DC 전기 등급의 응용 프로그램에서 사용되며 최대 전류 용량은 0.21 x 1과 함께 10A입니다.입력 및 출력 모듈과 함께 사용하도록 설계된 3mm2 (24-16 AWG) 로인드 구리 와이어1794-TB3는 640mA에서 5V DC의 Flexbus 등급을 가지고 있으며 I/O 단말기에 2A 전류를 공급합니다. 또한 125V DC/AC 및 50-60Hz에서 10A의 V/COM 단말기 등급을 가지고 있습니다.

1794-TB3는 필드 와이어링 터미널에서 FLEXBUS까지 기본 단열 유형을 사용하여 125V (연속) 의 전압 격리를 제공하며 터미널 나사 토크가 0.56 x 0.79 Nm (5 x 7lb-in) 이다.그것은 T4A (북미) 지정 온도 코드와 IEC T4 온도 코드를 가지고 있습니다.1794-TB3는 -20~70°C (-4~158°C) 의 IEC 등급 작동 온도를 가지고 있습니다.F) 5~95%의 비 응축 상대 습도에서 30G의 작동 충격과 10~500Hz의 5G의 진동에 견딜 수 있도록 시험 및 등급1794-TB3는 c-UL-us, UL, CSA 및 CE 인증이며 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in) 의 크기를 가지고 있습니다.



관련 모델:

회사 소개:
아히버스 오토메이션 리미티드는 산업 자동화 시장에서 10년 이상의 경험을 가지고 있으며, 공장 밀폐 프로브, 센서, DCS, 격리 장벽, HMI, PLC, 어댑터,벤틀리 네바다와 같은 브랜드의 프로피버스 커넥터와 케이블, 엔드레스+하우저, 요코가와, MTL, 앨런 브래들리, 페퍼럴+푸크스, 로즈마운트, ASCO, 슈나이더, 렌즈, 프로페이스, 미쓰비시, 오름론, 렌즈, 델타, 하니웰, 시멘스 등저희에게 연락하는 것을 주저하지 마십시오..

성공자들에 대한 FAQ
Q: 제품들은 OEM 원본 유닛인가요?
A: 이 제품은 OEM 또는 독립적인 제3자 채널을 통해 획득 된 정품 OEM 단위라고 Achievers Automation Limited가 인증했습니다.
질문: 배송은 어떻게 할 건가요?
A: 우리는 귀하의 요청에 따라 배송을 준비 할 수 있습니다. 우리는 좋은 가격으로 FedEx, DHL, TNT를 통해 배송을 준비 할 수있는 포워더를 협력했습니다.
물품의 보증은 무엇입니까?
A: 1 년 보증.
