제품 상세 정보:
결제 및 배송 조건:
|
| 제조: | 앨런 브래들리 | 모델: | 1756-OB32 |
|---|---|---|---|
| 모듈 타입: | dc 출력 모듈 | 출력: | 32-핵심 |
| 전압: | 12~24 볼트 DC 소스 | 작동 전압 범위: | 10~31.2 볼트 DC |
| 분리 전압: | 50 볼트 연속 | 구내: | 아무 것도 없습니다 |
| 강조하다: | 1756-OB32,앨런 브래들리 제어 로직스 D/O 모듈,12/24V DC D/O 모듈 |
||
제품 세부 사항:
제작자: 앨런 브래들리
제품 번호 : 1756-OB32
제품 종류: DC 출력 모듈

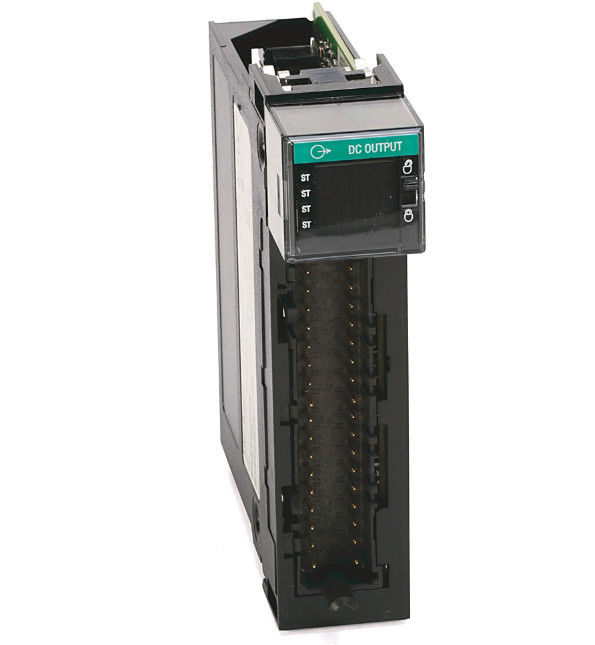

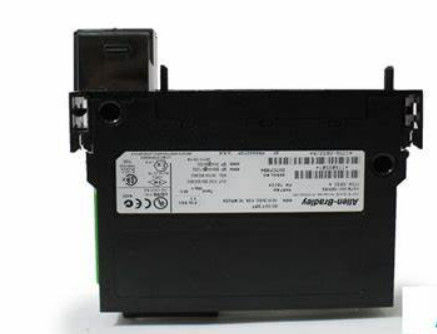

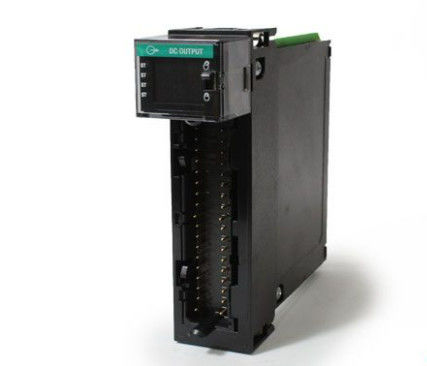

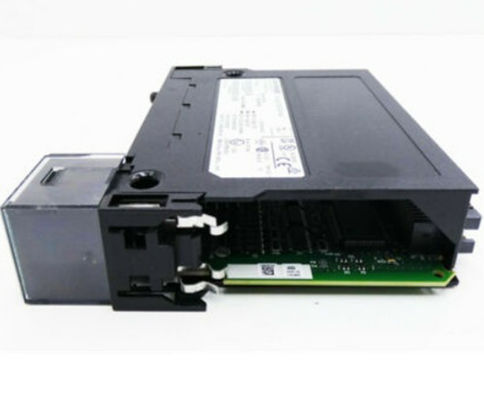

1756-OB32는 앨런-브래들리 고밀도 24VDC 디스크리트 출력 모듈이다. 이 모듈은 이 모듈의 각 채널에 연결된 출력 장치를 구동하는 데 사용됩니다.출력장치는 조종등을 포함할 수 있습니다., 릴레이, 접촉기, 패널 알림기, 솔레노이드, 윙윙, 사이렌, 호른 및 기타 작동 장치.
이 출력 모듈은 더 큰 또는 확장 ControlLogix 차체를 설치 할 수있는 공간이 제한되어 많은 출력이 존재하는 시스템에서 사용하기에 이상적입니다.그것은 단일 슬롯을 차지하고 로컬 또는 원격 차시에 설치를 지원이 모듈은 최신 버전의 ControlLogix를 포함하여 모든 ControlLogix 프로세서와 사용하기에 호환됩니다.
이 1756-OB32는 채널 작동을 모니터링하는 데 사용되는 32 개의 LED 표시기가 제공됩니다.이 앞 패널 표시기는 연결 된 부하에 컨트롤러의 명령을 확인하는 데 사용될 수 있기 때문에 중요한 시각 문제 해결 도구입니다. 각 채널은 개별 설정 가능한 매개 변수를 가지고 있으며 출력 강제 지원을 지원합니다. 이 모듈은 소싱 구성을 지원합니다.
이 모듈과 함께 사용하려면 제거 가능한 터미널 블록 (RTB) 이 필요합니다. 이 출력 모듈에 적합한 RTB는 1756-TBCH 및 1756-TBS6H입니다.RTBs는 출력 장치에 모듈 연결을 제공하기 위해 사용됩니다.모듈 교체 도중, 전체 RTB는 설치 슬롯에서 제거되어 교체 모듈로 전송됩니다. 이것은 더 빠른 유지 보수 및 문제 해결을 위해 배선 재작업을 방지합니다.
이 모듈에 대한 권장 피지는 Littelfuse p/n SP001.1003 또는 Schurter p/n 216에 의해 공급되는 5x20mm 800 mA입니다.800이 모듈의 유일한 호환성 RTB는 케이지 클램프 1756-TBCH 및 스프링 클램프 1756-TBS6H입니다.설치하고 RTB와 모듈을 설치하기 전에 차시와 전원 공급을 땅 기억모듈은 또한 모듈 상태와 개별 I/O 상태를 보여주는 상태 조명 표시기가 있습니다.
1756-OB32 모듈과 작동하는 통신 형식은 예정된 출력 데이터, 출력 데이터, 랙 최적화, 듣기 전용 랙 최적화 및 듣기 전용 출력 데이터입니다.당신은 또한 각 포인트에 대한 오류 모드 상태와 각 포인트에 대한 프로그램 모드 상태를 구성할 수 있습니다. 두 가지 모두에 대해 다음 옵션을 선택할 수 있습니다: 마지막 상태를 유지, 켜기 또는 끄기. 이 옵션은 모두에 대해 기본적으로 설정되어 있습니다.
1756-OB32 모듈은 12/24V DC 소스의 전압 범위를 가지고 있으며 10 ~ 31.2V DC의 운영 전압 범위를 가지고 있습니다. 5.1V DC의 전류 도용은 300 mA이며 24V에서는 2 mA의 전류 도용을 가지고 있습니다.또한 1의 전체 배후 전력을 가지고 있습니다.58W, 최대 0.5mA의 정상 없는 누출 전류 1점, 최대 0.5A에서 200mV DC의 정상 상태 전압 하락그 최대 급류는 점당 1A이고 점당 10mS이며 60도에서 2초마다 반복되며 최소 부하 전류는 점당 3mA입니다.50°C에서 한 지점당 최대 전류는 0.5A이고, 60°C에서 0.35A이고, 모듈당 최대 전류는 50°C에서 16A이고, 60°C에서는 10A입니다.이 모듈은 또한 250V의 연속 격리 전압을 가지고 있습니다..
기술 사양
| 제조업자 | 로크웰 자동화 |
| 브랜드 | 앨런-브래들리 |
| 부문 번호/카탈로그 번호 | 1756-OB32 |
| 시리즈 | ControlLogix |
| 모듈 유형 | DC 출력 모듈 |
| 출력 | 32점 |
| 전압 | 12~24 볼트 DC 소스 |
| 작동 전압 범위 | 10~31.2 볼트 DC |
| 출력 지연 시간, 켜고 끄는 | 60 μs nom/1 ms 최대 |
| 출력 지연 시간, ON에서 OFF | 200 μs nom/1 ms 최대 |
| 점당 전류 | 0.5 A @ 50 °C (122 °F) 선형 절감 0.35 A @ 60 °C (140 °F) |
| 모듈당 전류 | 16 A @ 50 °C (122 °F) 선형 절단 10 A @ 60 °C (140 °F) |
| 최대 출력 전류 등급점 | 050도에서 0.5A, 60도에서 0.35A |
| 최대 출력 전류 등급 모듈 | 섭씨 50에서 16A, 섭씨 60에서 10A |
| UPC | 10662468702994 |
| 전력 분산 (최대) | 4.8 와트, 섭씨 60도 |
| 5 볼트 배후 전류 | 300 밀리암퍼 |
| 제거 가능한 터미널 블록 (s) | 1756-TBCH, 1756-TBS6H |
| 격리 전압 | 50 볼트 연속 |
| 장막 | 아무 것도 |
