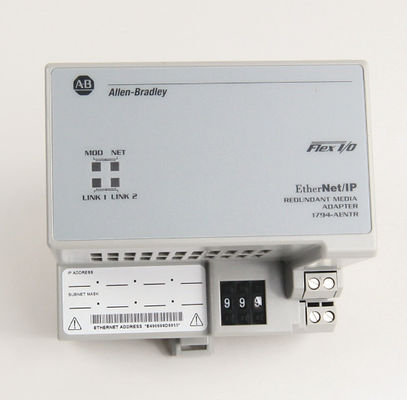

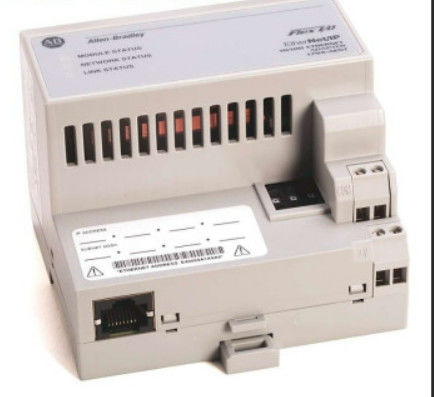

1794-AENTR ALLEN BRADLEY PLC 제품 플렉스 I/O 통신 어댑터

제품 세부 사항:
제작자: 앨런 브래들리
제품 번호 : 1794-AENTR

제품 종류:플렉스 I/O 듀얼 포트 이더넷/IP 어댑터 모듈

앨런-브래들리 1794-AENTR는 플렉스 I/O 통신 어댑터이다. 이 어댑터는 DIN 레일 장착 장치로, 2 (2) 이더넷 통신 포트를 갖추고,플렉스 I/O 랙을 중앙 장치에 연결하는 데 사용됩니다., 이더넷 활성화 된 컨트롤러. 19.2 - 31.2 VDC의 입력 전압 요구 사항과 함께 10/100 Mbps 통신 속도를 지원합니다. 최대 8 (8) 플렉스 I / O 모듈 설치를 지원합니다.

앨런-브래들리 모듈 1794-AENTR는 플렉스 I/O 제품군의 구성 모듈입니다. 이 모듈은 불필요한 이더넷 통신 어댑터입니다.일반적으로 디바이스 레벨 링 (DLR) 토폴로지 구현을 지원하기 때문에 높은 가용성 이더넷 네트워크를 구현하는 데 사용됩니다..

이더넷 연결은 이더넷 I/P 프로토콜을 지원하는 듀얼 RJ45 포트를 통해 달성됩니다.이 포트는 간단한 통신 네트워크에 대한 선형 및 고 가용성 네트워크에 대한 링 토폴로지를 지원합니다.그것은 10/100 Mbps 통신 속도를 지원하고 네트워크에 연결 된 컨트롤러에 최대 8 (8) 플렉스 I / O 모듈을 인터페이스 할 수 있습니다.

1794-AENTR는 DIN 레일에 직접 장착됩니다. 과도한 진동 및 충격에 대한 설치 지점을 검사하십시오. 모듈에 대해 허용되는 작동 진동 및 충격은 각각 5g 및 30g입니다.1794-AENTR의 전원 터미널에 24VDC의 명소 전원 전압을 가진 외부 전원 공급 장치가 연결되어야 모듈에 전원을 공급합니다.. 허용 된 전압 공급 범위는 19.2...31.2V DC, 5% AC 파장을 포함합니다. 모듈에 연결을 설정 할 때 권장되는 전도선 크기는 0입니다.33...3.31 평방 mm 또는 22...12 AWG, 75 °C 또는 167 °F 또는 그 이상의 단열등급과 최대 단열 두께 1.2 mm 또는 3/64 in의 단열등급을 가진 밧줄로 된 구리 와이어.

이 모듈은 모듈 문제 해결 및 모니터링에 사용자를 도울 수 있는 상태 지표와 함께 제공 됩니다. 그것은 모듈, 네트워크,이더넷 링크1 및 이더넷 링크2. 모듈 및 네트워크 상태 LED는 정상 상태에서 초록색과 문제가 발생하면 빨간색으로 켜집니다. 링크 1 및 링크 2 상태는 10 Mbps 연결에 대해 노란색으로 깜박이고 100 Mbps 연결에 대해 녹색으로 켜집니다.

앨런 브래들리 1794-AENTR는 플렉스 I/O 듀얼 포트 에더넷/IP 리던던트 미디어 어댑터 모듈이다. 최대 8개의 I/O 모듈을 처리할 수 있으며 통신 속도는 10~100 Mbps이다.2 밀리초 동안 18 Amp의 강압 전류를 가지고 있습니다.그것은 24 볼트 DC의 명목 입력 전압과 5% AC 파장을 포함하는 19.2에서 31.2 볼트 DC의 입력 전압 범위를 가지고 있습니다.이 모듈은 최대 500 mA의 전력 소비와 24 볼트 DC에서 400 mA의 한 가지, 최대 640 mA의 플렉스버스 출력 5 볼트 DC.

1794-AENTR와 같은 이더넷 어댑터 모듈은 ControlLogix와 CompactLogix와 같은 이더넷/IP 지원 컨트롤러를 연결합니다.그것은 사용자의 네트워크 상태를 모니터링 할 수있는 상태 표시기와 함께 제공됩니다 (붉은/녹색)이 모듈의 격리 전압은 50 볼트 연속이며 기본 격리 유형을 가지고 있습니다.그것은 60 초 동안 1000 볼트 AC에서 전원에서 플렉스버스 및 이더넷으로 유형 테스트되었습니다최대 전력 소모량은 19.2 볼트 DC에서 7.1 W이며 24 볼트 DC에서 열 소모량은 24.2 BTU / 시간입니다.

이 모듈을 설치하고 제거하는 것은 켜져 있을 때 수행해서는 안 됩니다.이 모듈의 전원 소스는 CE 저전압 지침 (LVD) 을 준수하기 위해 안전 초저전압 (SELV) 또는 보호 초저전압 (PELV) 에 적합해야합니다.이 모듈에는 네트워크 스케줄링 및 라우팅 테이블이 필요하지 않습니다. 1794-AENTR 모듈은 동일한 DIN 레일에서 FLEX I/O 모듈과 통신할 수 있습니다.사용자가 이 모듈을 사용하기 전에 IP 주소와 선택적인 게이트웨이 주소와 서브넷 마스크를 구성해야 합니다.전체 1794-AENTR 모듈은 3.4 x 3.7 x 2.7 인치를 측정합니다. 이 어댑터는 이더넷 네트워크를 사용하는 특정 응용 프로그램 요구 사항에 적합합니다.이러한 경우에는 정기적으로 데이터를 전송하거나 시설 관리에 필요한 경우를 포함합니다.높은 수준의 가용성을 위해 내장 스위치가 있으며 인터넷 / 인트라넷 연결과 함께 단일 고속 네트워크에서 드라이브 구성, 데이터 수집 및 프로세스 제어가 있습니다.그것은 통제 및 정보 프로토콜 (CIP) 을 사용합니다..
