SLCTM 500 앨런 브래들리 1746 NI4 4 채널 아날로그 I/O 모듈

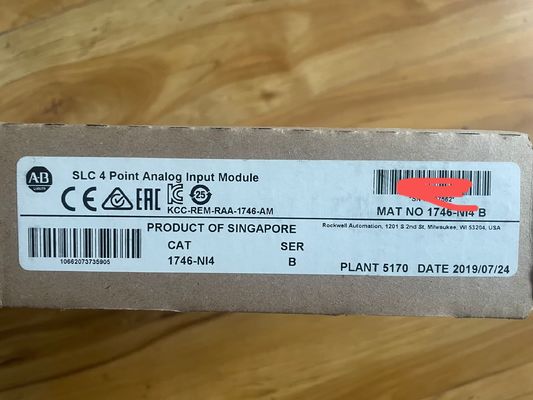

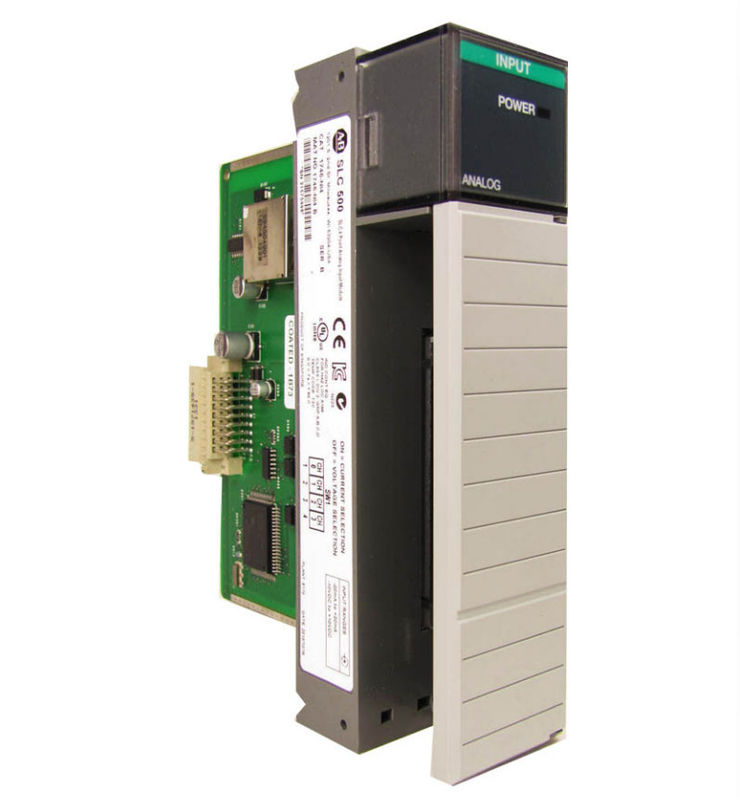

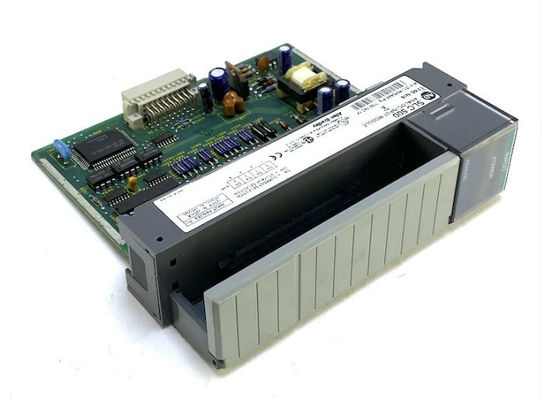

앨런 브래들리 1746-NI4 SLCTM 500 4채널 아날로그 I/O 모듈

제품 세부 사항:
제작자: 앨런 브래들리
제품 번호 : 1746-NI4
제품 종류:SLC 500 아날로그 I/O 모듈

앨런 브래들리 1746-NI4는 SLC 500 아날로그 I/O 모듈이다. 이 아날로그 I/O 모듈은 4 (4) 개의 분리되지 않은 차원, 전압 또는 전류 선택 가능한 입력 채널을 가지고 있다.이 모듈은 SLC 500 체이스의 단일 슬롯을 차지하고 고정 또는 모듈형 하드웨어와 호환됩니다..

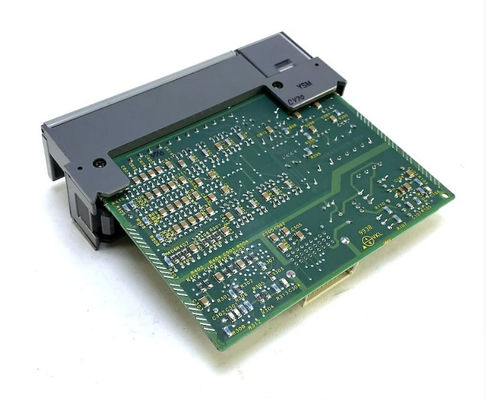

앨런 브래들리 1746-NI4는 SLC 500 네 (4) 채널 아날로그 입력 모듈입니다. 여러 모니터링 및 제어 응용 프로그램을 지원하기 위해 전압 또는 전류에 대한 사용자가 선택할 수있는 아날로그 채널이 있습니다.16비트 해상도를 가지고 있으며, 연결을 제공하는 제거 가능한 터미널 블록을 포함합니다.이 채널은 차차 입력으로 연결될 수 있습니다. 입력 또는 전류 전압을 선택하기 위해 회로 보드에 전환하는 DIP가 있습니다.이 모듈의 5 볼트에서 백플레인 전류는 25mA입니다24 볼트에서 전류는 85 mA입니다. 전류 입력으로 구성된 채널에 송신 전류 등을 사용하지 않고 전압 소스를 연결하는 것을 피하기 위해 주의해야합니다.부적절한 모듈 작동 또는 모듈 손상 발생 할 수 있습니다.

1746-NI4는 표준 케이블 길이가 0.51, 25이 모듈의 AIFM 커넥터는 15핀 D 셸이다. 앨런 브래들리 1746-NI4는 현재 루프 입력 사양을 가지고 있다: 입력 범위는 +/-20 mA (명) 및 +/-30 mA (최대).입력 임피던스는 250 오엄이고 해상도는 1입니다LSB 당.22070 & μA 및 대략적인 이득 오류 변동은 +/-67 ppm / 섭씨입니다. 25 ° C에서 전체 정확도는 전체 규모의 +/- 0.365%이며, 60 ° C에서 +/- 0.642%입니다.전체 정확도 변동은 전체 규모의 +79 ppm/도 섭씨. 1746-NI4s 입력 전압 범위는 +/-10 볼트 DC -1 LSB입니다. 그 임피던스는 1 메가 오름입니다. 정확도 변동은 전체 규모의 +63 ppm / 섭씨입니다. 해상도는 LSB 당 305.176 & μV입니다.+/- 57ppm/Celsius의 이득 오류 유동전체 정확도는 섭씨 25도에서 전체 규모의 +/-0.284%이며 섭씨 60도에서는 +/-0.504%입니다.

1746-NI4는 앨런-브래들리 (Allen-Bradley) 의 SLC 500 시리즈의 아날로그 입력 모듈이다. 전압 또는 전류 입력을 개별적으로 선택할 수 있는 4 (4) 개의 차별화 된 비 격리 된 입력 채널을 갖추고 있습니다.선택 가능한 입력 신호 범위는 -20 ~ +20 mA (또는) -10 ~ +10V dc.

이 모듈은 Delta Sigma 모듈레이션을 통해 아날로그 입력 신호를 변환하여 작동합니다. 전류 입력값은 -16,384에서 +16,384까지, 전압 입력값은 -32,768에서 +32,767까지입니다.변환 된 데이터는 측정 된 프로세스 변수를 표시하기 위해 스케일링 알고리즘을 사용하여 처리 할 수 있습니다.두 방법 모두 동일한 스케일링 출력을 생산합니다.

이 모듈은 고정 또는 모듈형 하드웨어 스타일의 SLC 500 컨트롤러와 사용할 수 있습니다.SLC 500의 고정 하드웨어 버전은 제한된 확장 기능을 가진 내장 I / O 채널과 함께 제공됩니다모듈형 하드웨어 SLC 500 PLC는 완전히 모듈형 및 사용자 정의 가능한 시스템을 갖추고 있습니다.

이 모듈은 각 채널의 상태와 모듈의 운영의 전반적인 상태를 표시하는 LED 표시기가 내장되어 있습니다.이것은 또한 컨트롤러의 진단 중단을 통해 액세스 할 수 있는 빠른 모듈 진단을 제공합니다이 보고 시스템은 더 빠른 문제 해결 기간을 허용하고 모듈의 가용성을 증가시킵니다.
