제품 상세 정보:
결제 및 배송 조건:
|
| 제조업자: | Pepperl+Fuchs | 제품 번호: | R4D0-FB-IA12.0 |
|---|---|---|---|
| 케이블 길이: | 120M | 정량 전압: | 10 ... 14V |
| 출력의 수: | 8, 10 또는 12 | 전력 소모: | 표 1 참조 |
| 출력당 장치 수: | 1 | 디자인 / 장착: | 캐비닛 설치 |
| 강조하다: | R4D0-FB-IA12.0 필드버스 장벽,피퍼 퓨치 필드버스 장벽,120m 케이블 길이 필드버스 장벽 |
||

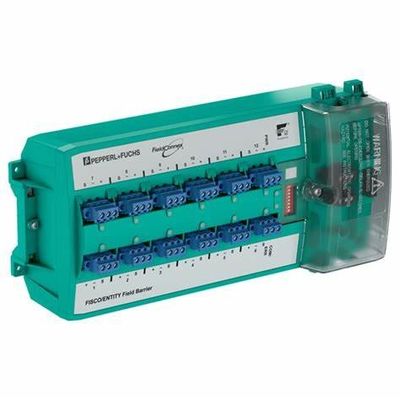

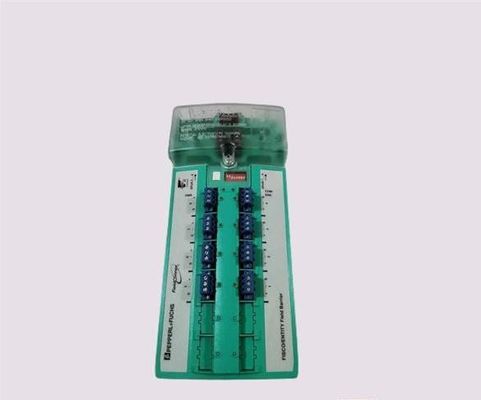

피퍼 퓨치 필드버스 장벽 R4D0-FB-IA120
| 제품 설명 |
|---|
| 필드버스 장벽, DIN 레일 장착 모듈 |
| 일반 사양 | ||
|---|---|---|
| 설계 / 장착 | 캐비닛 설치 | |
| 위험지역에 설치 | 구역 1 / 디비 2 | |
| 필드버스 연결 | ||
| 전력 소모 | 표 1 참조 | |
| 주 케이블 (트렁크) | ||
| 정량 전압 | 16... 32V DC, 15V 미니 브라운 아웃 경우 |
|
| 가속 전류 | 트렁크 IN에서 트렁크 OUT 최대 2 A 표 1 참조 | |
| 케이블 보호장치 가식 옵션 | 5.7 nF를 통한 용량 직접 |
|
| 전압 하락 | 트렁크 IN에서 트렁크 OUT 최대 100mV | |
| 연결 장치의 수 | 최대 3개 | |
| 역극성 보호 | 내장 | |
| 출력 | ||
| 출력 수 | 8, 10 또는 12 | |
| 출력 단위 단위 | 1 | |
| 케이블 길이 | 120m | |
| 정량 전압 | 10... 14V | |
| 가속 전류 | 최대 43mA 한 스포어 최대 320 mA 전체 전류 모든 스포어 |
|
| 단회로 전류 | 53mA, 1mA 재발 상태 | |
| 케이블 보호장치 가식 옵션 | 4.4 nF를 통해 용량 | |
| 전압 보호 | 전압이 39V, 최대 41V를 초과하는 경우 트렁크 과전압 보호 | |
| 진단 및 보호 기능 | ||
| 결함 격리 | 단전 전류 제한 스퍼 스포어에서 반사 보호 스퍼에서 신호 억제 |
|
| 물리 계층 진단 | 스퍼에서 신호 수준 스포어에서 신호 지저분 스포어에서 소음 수준 |
|
| 표시기/운전장치 | ||
| 스위치 | S1 ON: 진단 경보가 활성화 S2 ON: 진단 경고가 활성화 S3-S8: 사용되지 않습니다 |
|
| LED PWR | 녹색: 필드버스 전압 > 16V | |
| LED COM/ERR | 노란색 깜박이는: 필드버스 통신 및 물리적 계층 상태 빨간색: 하드웨어 오류 |
|
| LED 스퍼 | 빨간색: 단전 상태에서 2 Hz 번쩍이는 | |
| 갈바닉 격리 | ||
| 주선/출력 | 단열은 EN 60079-11에 따라 간섭에 영향을 받지 않습니다. 전압 최고값 375V | |
| 출력/출력 | 고립 하지 않는 것 | |
| 지침의 적합성 | ||
| 전자기 호환성 | ||
| 제1항 | EN 61326-1:2013 | |
| 표준적 적합성 | ||
| 전자기 호환성 | NE 21:2011 | |
| 보호 정도 | IEC/EN 60529 | |
| 필드버스 표준 | IEC 61158-2 | |
| 기후 조건 | IEC 60721 | |
| 충격 저항성 | EN 60068-2-27 | |
| 진동 저항 | EN 60068-2-6 | |
| 환경 조건 | ||
| 실내 온도 | -40... 70 °C (-40... 158 °F) | |
| 저장 온도 | -40... 85 °C (-40... 185 °F) | |
| 상대 습도 | < 95 % 비 응고 | |
| 충격 저항성 | 15g 11ms | |
| 진동 저항 | 1g, 10... 150 Hz | |
| 부식 저항성 | ISA-S71.04-1985에 따라, 심각성 수준 G3 | |
| 기계적 사양 | ||
| 연결 유형 | 스크루 터미널, 플러그 할 수 있는 스프링 터미널, 플러그 할 수 있는 | |
| 원자력 직경 | 표 2 참조 | |
| 주택 재료 | 폴리카보네이트 | |
| 보호 정도 | IP20 | |
| 매스 | 2100g | |
| 크기 | 크기를 참조 | |
| 장착 | DIN 레일 장착 | |
| 위험지역에 적용할 수 있는 데이터 | ||
| EU 타입 검사 인증서 | BVS 13 ATEX E 121 X | |
| 표기 |  II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 GbII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I |
|
| 주 케이블 (트렁크) | ||
| 최대 안전 전압 |
253V AC | |
| 출력 | FISCO와 법인 | |
| 힘 | 1.063 W | |
| 전압 | 17.1 V | |
| 전류 | 248.55mA | |
| 인덕턴스 | 가스 그룹 IIC 470 μH 가스 그룹 IIB 2mH |
|
| 용량 | 가스 그룹 IIC 367 nF 가스 그룹 IIB 2.15 μF |
|
| 지침의 적합성 | ||
| 제1항 | EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-182015 | |
| 국제 승인 | ||
| CSA 승인 | CSA 14.70004139 | |
| 제어 도면 | 116-0400 | |
| 용품 | 클래스 I, 디비전 2, 그룹 A, B, C, D T4 클래스 I, 구역 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb 클래스 I, 구역 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb 부속 장비 I급, 부문 1 그룹 A, B, C, D 클래스 II, 디비전 1 그룹 E, F, G에 대한 관련 장비 부속장치 III급, 1부 |
|
| IECEx 승인 | IECEx BVS 13.0119X | |
| 용품 | 엑스 eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC [Ex ia Ma] I |
|
| 인증서 및 승인 | ||
| 재단 필드버스 | FF-846 | |
