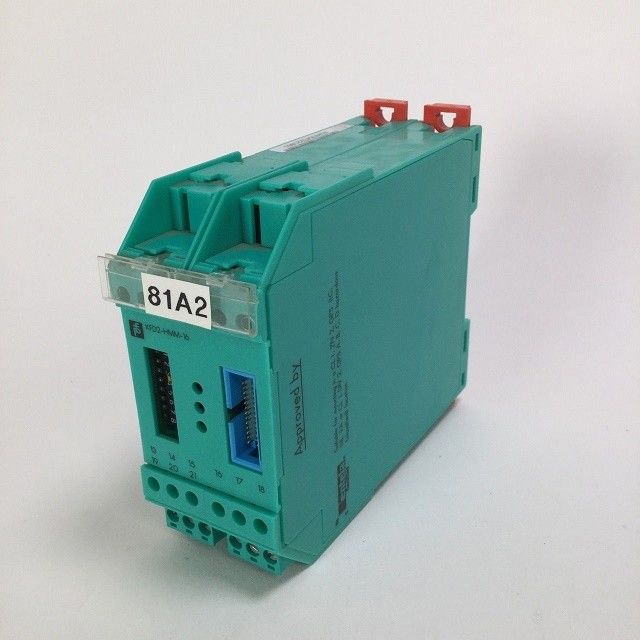

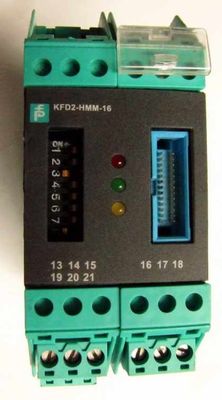

HART 멀티플렉서 마스터 페퍼 퓨치 Kfd2 16

제품 세부 사항:
제조사: 펩펄+푸크스
제품 번호 : KFD2-HMM-16
제품 종류: HART 멀티플렉서 마스터

특징:

• 16채널
• 24V DC 공급 (파워 레일)
• HART 현장 장치 입력 (개정 5 ~ 7)
• 최대 15 KFD0-HMS-16 슬레이브 유닛을 연결할 수 있습니다.
• IEC/EN 61508에 따른 SIL 3까지

기능

이 HART 멀티플렉서 마스터는 최대 256 개의 아날로그 현장 기기를 작동시킵니다. HART 마스터에 내장된 슬레이브 유닛은 첫 번째 16 개의 현장 기기를 작동시킵니다.16개 이상의 현장 기기가 필요한 경우, 최대 15개의 추가 HART 멀티플렉서 슬레이브 KFD0-HMS-16가 연결될 수 있습니다.

슬레이브 단위는 14 핀 평면 케이블로 마스터에 연결됩니다. 리본 케이블의 커넥터는 인터페이스 및 전원 공급 장치의 커넥터와 같은 하우징 측면에 있습니다.

아날로그 신호는 각 단위 26pin 평면 케이블을 통해 단위 보드에 개별적으로 연결됩니다. 16 개의 선이 아날로그 측정 회로의 HART 신호에 예약됩니다.나머지 10개의 리드는 땅으로 보내집니다..

이 단위는 휴대가 가능한 단말기로 설계되어 있으며 파워 레일에 연결될 수 있습니다.

기술 데이터

1제품 설명

HART 멀티플렉서 마스터

2기능 안전 관련 매개 변수

안전성 수준 (SIL): SIL 3

3공급

연결: 터미널 17+, 18-

정량 전압: 20... 32V DC 100mA에서 전형적인

전력 소비: 최대 3W

4HART 신호 채널 (내재적으로 안전하지 않은)

적합성: HART 현장 장치 입력 (개정 5 ~ 7)

연결: 아날로그 연결용 26핀 평면 케이블

KFD2-HMM-16 및 KFD0-HMS-16 사이의 마스터-슬래브 연결을 위한 14핀 평면 케이블

누출 전류: < 3μA -20... 85 °C (-4... 185 °F) 에서

종료 저항: 외부 230... 500 Ω 표준 (최다 1000 Ω 가능)

출력 전압: ≥ 400mV_ss(위기 정해진 단축 저항과 함께)

출력 저항: 100 Ω 또는 그 이하, 용량 결합

입력 임페던스: HART 사양에 따라

입력 전압 범위: 0.08... 4V_ss± 5.2V 로컬 참조

5. 인터페이스

환불율: 9600, 19200, 또는 38400 비트/초 (DIL 스위치 (2 및 3) 로 사용자가 선택할 수 있습니다)

종류: RS-485, 2선 멀티드롭

주소 선택: DIL 스위치에 따라 선택할 수 있는 31개의 가능한 주소 중 하나 (4... 8)

6표시기/설정

제어 요소: DIP 스위치

구성: DIP 스위치를 통해

표기: 앞쪽에 표기 공간을

7적합성

보호 정도: IEC 60529:2001

8환경 조건

실내 온도: -20... 60 °C (-4... 140 °F)

9기계적 사양

보호 정도: IP20

연결: 스크루 터미널

질량: 약 250g

차원: 40 x 107 x 115 mm (1.6 x 4.2 x 4.5 인치) (W x H x D), 하우스 타입 C1

높이: 107mm

너비: 40mm

깊이: 115mm

장착: EN 60715에 따른 35mm DIN 장착 레일:2001
