제품 상세 정보:
결제 및 배송 조건:
|
| 제조업자: | Pepperl+Fuchs | 아니오 생성하세요: | KFD2-UT2-1 |
|---|---|---|---|
| 가등전압: | 20 ... 30V DC | 측정 유형: | 2선, 3선, 4선 연결 |
| 디스플레이 요소: | LED | 입력 저항: | ≥ 1 MΩ (-100... 100 mV) |
| 전압: | -100... 100mV 범위 내에서 선택 가능 | 전력 소비: | 최대 0.98W |
| 강조하다: | KFD2-UT2-1 PEPPERL FUCHS 격리 장벽,PEPPERL FUCHS 격리 장벽 KFD2-UT2-1,kfd2 ut2 1 |
||

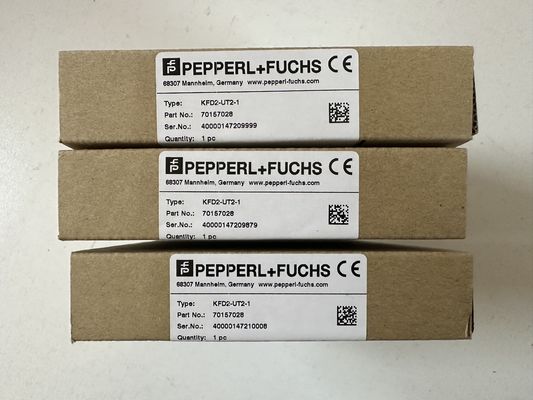

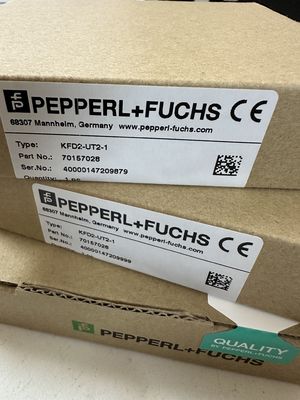

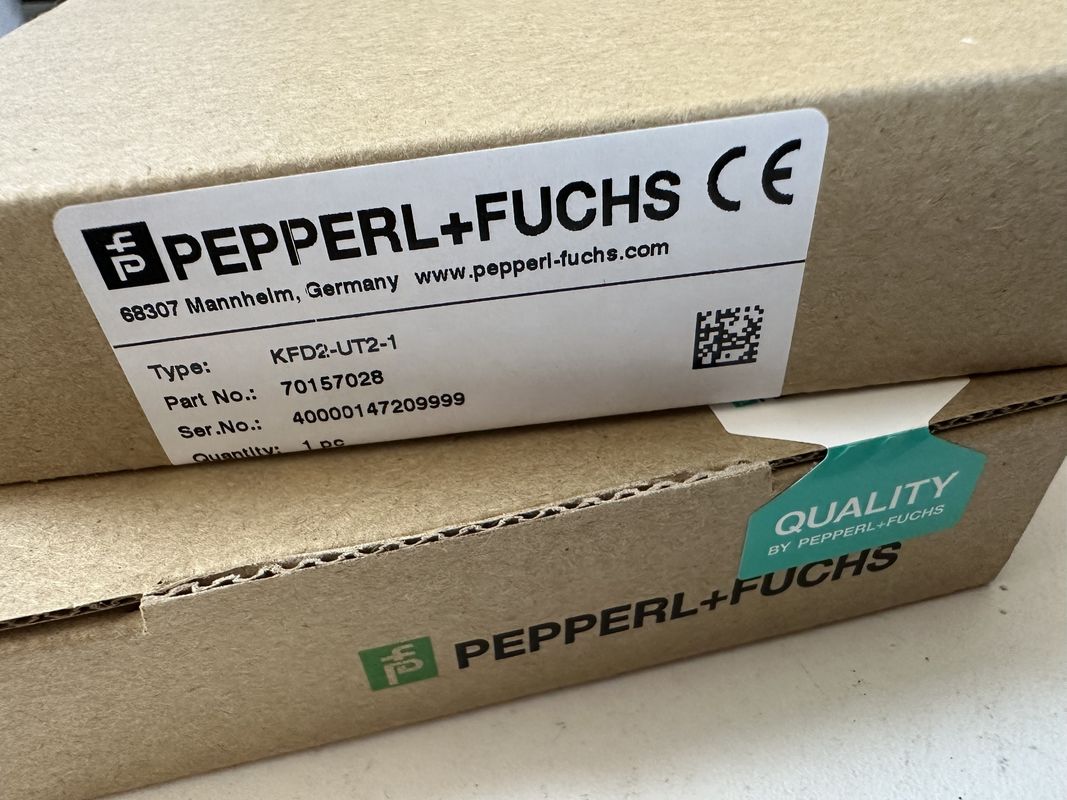

PEPPERL FUCHS KFD2-UT2-1 PACTware에 의해 구성 가능한 범용 온도 변환기
제품 세부 사항:
제조사: 펩펄+푸크스
제품 번호 : KFD2-UT2-1
제품 종류: 유니버설 온도 변환기
기능
이 신호 컨디셔너는 필드 회로와 제어 회로 사이의 갈바닉 격리를 제공합니다.
이 장치는 저항 온도계, 열쌍 또는 전력계 신호를 비례적인 출력 전류로 변환합니다.
제거 가능한 터미널 블록 K-CJC-**는 열쌍의 내부 냉결 보상 용품으로 제공됩니다.
LED와 별도의 집단 오류 메시지 출력으로 오류가 표시됩니다.
이 장치는 PACTware 구성 소프트웨어를 사용하여 쉽게 구성됩니다.
추가 정보 를 위해서는 설명서 와 www.pepperl-fuchs.com 를 참조 하십시오.
기술 자료
| 일반 사양 | ||
| 신호 종류 | 아날로그 입력 | |
| 기능 안전 관련 매개 변수 | ||
| 안전 무결성 수준 (SIL) | SIL 2 | |
| 공급 | ||
| 연결 | 터미널 14+, 15 또는 전력 공급 모듈/전력 레일 | |
| 정량 전압 | 20... 30V DC | |
| 리플 | 공급 허용 범위 내에서 | |
| 전력 소모 | ≤ 0.98W | |
| 전력 소비 | 최대 0.98W | |
| 인터페이스 | ||
| 프로그래밍 인터페이스 | 프로그래밍 소켓 | |
| 입력 | ||
| 연결쪽 | 필드 사이드 | |
| 연결 | 터미널 1, 2, 3, 4 | |
| 연구개발 | 타입 Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995) | |
| 타입 Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94) | ||
| 종류 Cu10, Cu50, Cu100 (P50353-92) | ||
| Ni100형 (DIN 43760) | ||
| 측정 전류 | 약 200μA RTD | |
| 측정의 종류 | 2선, 3선, 4선 연결 | |
| 납 저항 | 최대 50 Ω/선 | |
| 측정 순환 모니터링 | 센서 파열, 센서 단절 | |
| 열쌍 | 타입 B, E, J, K, N, R, S, T (IEC 584-1: 1995) | |
| L형 (DIN 43710: 1985) | ||
| 타입 TXK, TXKH, TXA (P8.585-2001) | ||
| 콜드 융합 보상 | 외부 및 내부 | |
| 측정 순환 모니터링 | 센서 파열 | |
| 포텐티오미터 | 0... 20 kΩ (2선 연결), 0.8... 20 kΩ (3선 연결) | |
| 전압 | -100... 100mV 범위 내에서 선택 가능 | |
| 입력 저항 | ≥ 1 MΩ (-100... 100 mV) | |
| 출력 | ||
| 연결쪽 | 컨트롤 사이드 | |
| 연결 | 출력 I: 터미널 7: 소스 (-), 싱크 (+), 터미널 8: 소스 (+), 터미널 9: 싱크 ((-) | |
| 출력 | 아날로그 전류 출력 | |
| 전류 범위 | 0... 20mA 또는 4... 20mA | |
| 오류 신호 | 다운스케일 0 또는 2mA, 업스케일 21.5mA (NAMUR NE43에 따라) | |
| 출처 | 부하 0... 550 Ω | |
| 오픈 서킷 전압 ≤ 18V | ||
| 싱크장 | 터미널 5... 30 V를 가로 질러 전압. 전류가 16.5 V 이상의 소스에서 공급되는 경우, | |
| 소스 전압이 V인 ≥ (V-16.5)/0.0215 Ω의 일련 저항이 필요합니다. | ||
| 저항의 최대 값은 (V - 5) / 0.0215 Ω입니다. | ||
| 전송 특성 | ||
| 오차 | ||
| 캘리브레이션 후 | Pt100: K에서 측정 값의 ± (0.06%) + 스핀의 0.1% + 0.1 K (4선 연결) | |
| 열쌍: ± (0.05 % 측정 값의 °C + 0.1 % span + 1 K (R 및 S 타입의 1.2 K)) | ||
| mV: ± (50 μV + 스핀의 0.1%) | ||
| 전력 측정기: ± (0.05 % 전체 규모 + 0.1 % 스핀, (연소 저항으로 인한 결함이 포함되지 않습니다)) | ||
| 환경 온도의 영향 | Pt100: ± (0.0015%의 측정값 K + 0.006%의 스핀) /K ΔT앰브*) | |
| 열쌍: ± (0.02 K + 0.005 % 측정 값의 °C + 0.006 % span) /K ΔT앰브*)), 콜드 융합 보상 (CJC) 의 영향 | ||
| mV: ± (0,01 % 측정값 + 0,006 % 스핀) /K ΔT앰브*) | ||
| 역량계: ± 0.006% span/K ΔT앰브*) | ||
| *)ΔT앰브= 23 °C (296 K) 에 따른 주변 온도 변화 | ||
| 공급 전압의 영향 | < 0.01 %의 스프렌 | |
| 부하의 영향 | 100 Ω 당 출력 값의 ≤ 0.001 % | |
| 반응 시간 | 최악의 경우 값 (센서 고장 및/또는 센서 단전 감지 기능이 활성화) | |
| mV: 1 s, CJC를 가진 열쌍: 1.1 s, 고정된 기준 온도를 가진 열쌍: 1.1 s, 3선 또는 4선 RTD: 920 ms, 2선 RTD: 800 ms, 포텐시오미터: 2.05 s | ||
| 갈바닉 격리 | ||
| 입력/다른 회로 | IEC 61010-1에 따른 기본 단열, 가등 단열 전압 300V에프 | |
| 출력/공급, 프로그래밍 입력 | 기능 단열, 가등 단열 전압 50V AC | |
| 프로그래밍 입력과 공급 사이에 전기 격리가 없습니다. | ||
| 프로그래밍 케이블은 가발적 격리 기능을 제공하여 지상 루프를 피합니다. | ||
| 표시기/설정 | ||
| 디스플레이 요소 | LED | |
| 구성 | PACTware를 통해 | |
| 표기 | 앞쪽에 표기 공간을 | |
| 지침의 적합성 | ||
| 전자기 호환성 | ||
| 제1항 | EN 61326-1:2013 (산업 부지) | |
| 적합성 | ||
| 전자기 호환성 | NE 21:2006 | |
| 보호 정도 | IEC 60529:2001 | |
| 환경 조건 | ||
| 실내 온도 | -20... 60 °C (-4... 140 °F) | |
| 기계적 사양 | ||
| 보호 정도 | IP20 | |
| 연결 | 스크루 터미널 | |
| 매스 | 약 130g | |
| 크기 | 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 인치) (W x H x D), 하우스 타입 B2 | |
| 높이 | 119mm | |
| 너비 | 20mm | |
| 깊이 | 115mm | |
| 장착 | EN 60715에 따른 35mm DIN 장착 레일:2001 | |
| 일반 정보 | ||
| 추가 정보 | 인증서, 적합성 선언, 사용 설명서 및 필요한 경우 사용 설명서를 참고하십시오. 자세한 내용은 www.pepperl-fuchs.com를 참조하십시오. | |
