제품 상세 정보:
결제 및 배송 조건:
|
| 제조업자: | Pepperl+Fuchs | 제품 번호: | KFD2-STC5-Ex1.H |
|---|---|---|---|
| 시그널 타입: | 아날로그 입력 | 안전 무결성 수준(SIL): | SIL 2 |
| 정량 전압: | 18 ... 30V DC | 입력 신호: | 4... 20 마 |
| 부하: | 0 ... 800Ω | 디스플레이 요소: | 주도의 |
| 강조하다: | KFD2-STC5-Ex1.H,통증 송신기 전원 공급 장치,PEPPERL FUCHS SMART 송신기 전원 공급 |
||

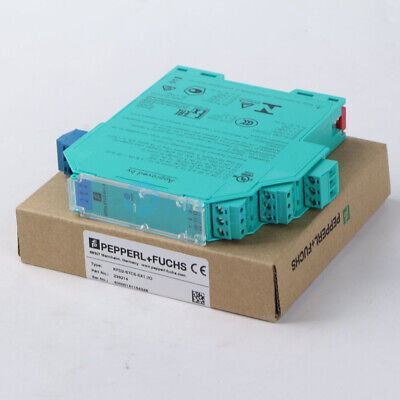

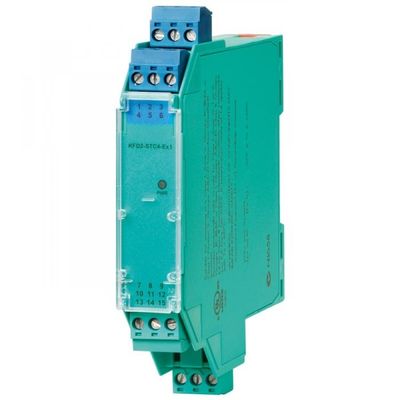

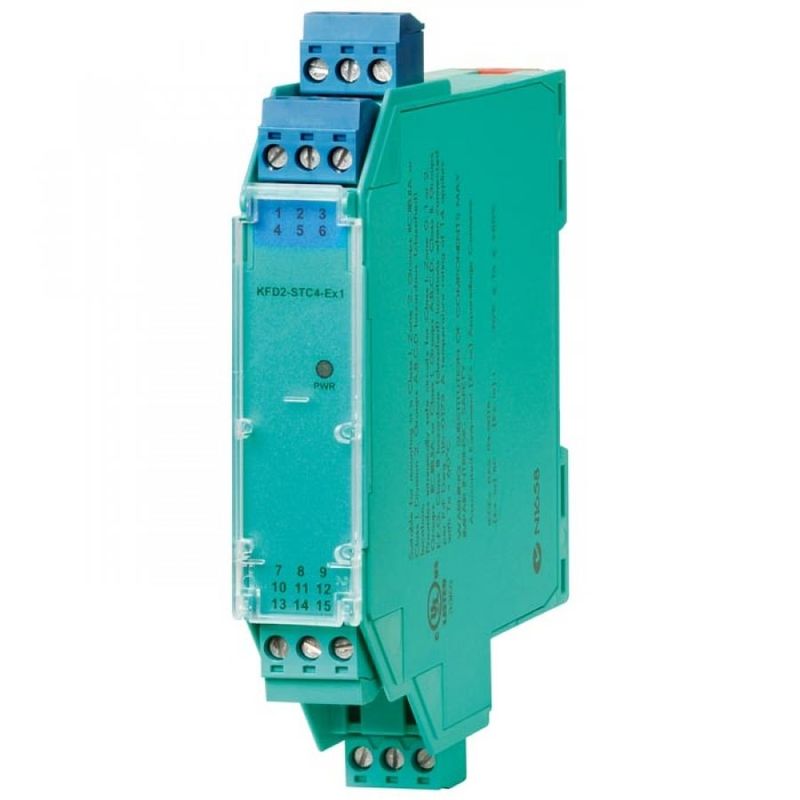

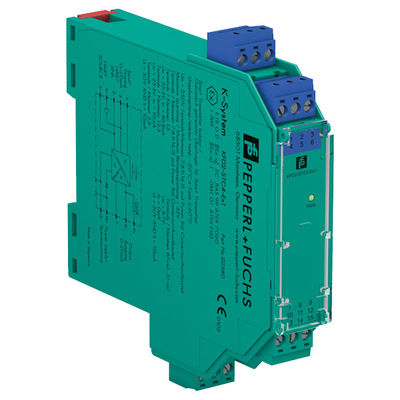

PEPPERL FUCHS SMART 송신기 전원 공급 KFD2-STC5-Ex1.H
| 일반 사양 | ||
|---|---|---|
| 신호 종류 | 아날로그 입력 | |
| 기능 안전 관련 매개 변수 | ||
| 안전 무결성 수준 (SIL) | SIL 2 | |
| 체계적인 능력 (SC) | SC 3 | |
| 공급 | ||
| 연결 | 파워 레일 또는 터미널 14+, 15- | |
| 정량 전압 | 18... 30V DC | |
| 리플 | 공급 허용 범위 내에서 | |
| 전력 소모 | 최대 부하에서 ≤ 1W | |
| 전력 소비 | 최대 부하에서 ≤1.6W | |
| 입력 | ||
| 연결쪽 | 필드 사이드 | |
| 연결 | 터미널 1+, 2-, 3 | |
| 입력 신호 | 4... 20mA | |
| 오픈 서킷 전압/단회 전류 | 터미널 1+, 3: 24 V / 25 mA | |
| 입력 저항 | 최대 265 Ω 단말 2-, 3, 최대 330 Ω 단말 1+, 3 | |
| 사용 가능한 전압 | 20 mA에서 ≥ 17 V; 4 mA에서 ≥ 21 V, 1+, 3 단말기 | |
| 출력 | ||
| 연결쪽 | 컨트롤 사이드 | |
| 연결 | 터미널 7+, 8-, 9- (심각) 터미널 7, 8+, 9+ (원) 추가 정보 참조 |
|
| 부하 | 0... 800 Ω | |
| 출력 신호 | 4... 20mA (가장 부하 > 25mA) | |
| 리플 | 최대 50μArms | |
| 외부 공급 (loop) | 2... 30V DC 외부 전압이 > 19V라면, ≥ ((V - 19) / 0.02) Ω의 부하가 필요합니다. V는 외부 전압의 값을 나타냅니다. 터미널 9의 내부 250 Ω 저항은 부하로 사용될 수 있습니다. |
|
| 전송 특성 | ||
| 오차 | 20 °C (68 °F), 4... 20 mA ≤ 10μA including 캘리브레이션, 선형성, 히스테레시스, 부하 및 공급 전압 변동 |
|
| 환경 온도의 영향 | ≤ 0.25 μA/K | |
| 주파수 범위 | 필드 사이드에서 제어 사이드: 0.5 V의 대역폭pp신호 0... 7.5 kHz (-3 dB) 컨트롤 사이드에서 필드 사이드: 0.5 V의 대역폭pp신호 0.3... 7.5 kHz (-3 dB) |
|
| 결제 시간 | 200μs | |
| 상승 시간/하락 시간 | 100μs | |
| 갈바닉 격리 | ||
| 출력/전력 공급 | 기능 단열, 가등 단열 전압 50V AC | |
| 표시기/설정 | ||
| 디스플레이 요소 | LED | |
| 표기 | 앞쪽에 표기 공간을 | |
| 지침의 적합성 | ||
| 전자기 호환성 | ||
| 제1항 | EN 61326-1:2013 (산업 부지) | |
| 적합성 | ||
| 전자기 호환성 | NE 21:2012 EN 61326-3-2:2008 |
|
| 보호 정도 | IEC 60529:2001 | |
| 전기 충격 보호 | UL 61010-1:2012 | |
| 환경 조건 | ||
| 실내 온도 | -20... 60 °C (-4... 140 °F) 환경 온도 범위가 최대 70 °C (158 °F) 까지 확장된 경우, 필요한 장착 조건에 대한 설명서를 참조하십시오. |
|
| 기계적 사양 | ||
| 보호 정도 | IP20 | |
| 연결 | 스크루 터미널 | |
| 매스 | 약 200g | |
| 크기 | 20 x 124 x 115 mm (0.8 x 4.9 x 4.5 인치) (W x H x D), 하우스 타입 B2 | |
| 높이 | 124mm | |
| 너비 | 20mm | |
| 깊이 | 115mm | |
| 장착 | EN 60715에 따른 35mm DIN 장착 레일:2001 | |
| 위험지역에 적용할 수 있는 데이터 | ||
| EU 타입 검사 인증서 | CML 17 ATEX 2029X | |
| 표기 |  II (1) G [Ex ia Ga] IICII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I |
|
| 입력 | [Ex Ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | |
| 공급 | ||
| 최대 안전 전압 | 250V (주의! 등급 전압이 낮을 수 있습니다.) | |
| 장비 | 터미널 1+, 3- | |
| 전압 | 27.2V | |
| 전류 | 93mA | |
| 힘 | 633mW | |
| 내부 용량 | 5 nF | |
| 내부 인덕턴스 | 0mH | |
| 장비 | 터미널 2~3 | |
| 전압 | 30V | |
| 전류 | 115mA | |
| 힘 | 1W | |
| 전압 | 2V | |
| 전류 | 8.5mA | |
| 힘 | 1.1mW | |
| 장비 | 터미널 1+, 2 / 3- | |
| 전압 | 27.2V | |
| 전류 | 115mA | |
| 힘 | 782mW | |
| 내부 용량 | 5 nF | |
| 내부 인덕턴스 | 0mH | |
| 출력 | ||
| 최대 안전 전압 | 250V (주의! 등급 전압이 낮을 수 있습니다.) | |
| 인증서 | CML 17 ATEX 3028X | |
| 표기 | 2 3G 엑스 IIC T4 Gc |
|
| 갈바닉 격리 | ||
| 입력/출력 | 안전 전기 격리 IEC/EN 60079-11:2007, 전압 최고값 375V | |
| 입력/전력 공급 | 안전 전기 격리 IEC/EN 60079-11:2007, 전압 최고값 375V | |
| 지침의 적합성 | ||
| 제1항 | EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 | |
| 국제 승인 | ||
| UL 승인 | E106378 | |
| 제어 도면 | 116-0439 (cULus) | |
| IECEx 승인 | ||
| IECEx 인증서 | IECEx CML 17.0015X | |
| IECEx 표시 | [Ex Ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I 엑스 IIC T4 Gc |
|
