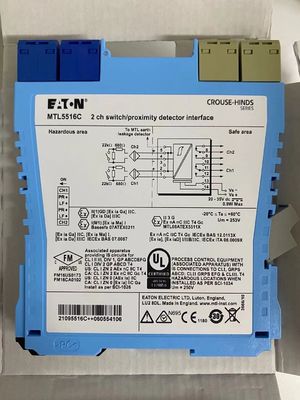

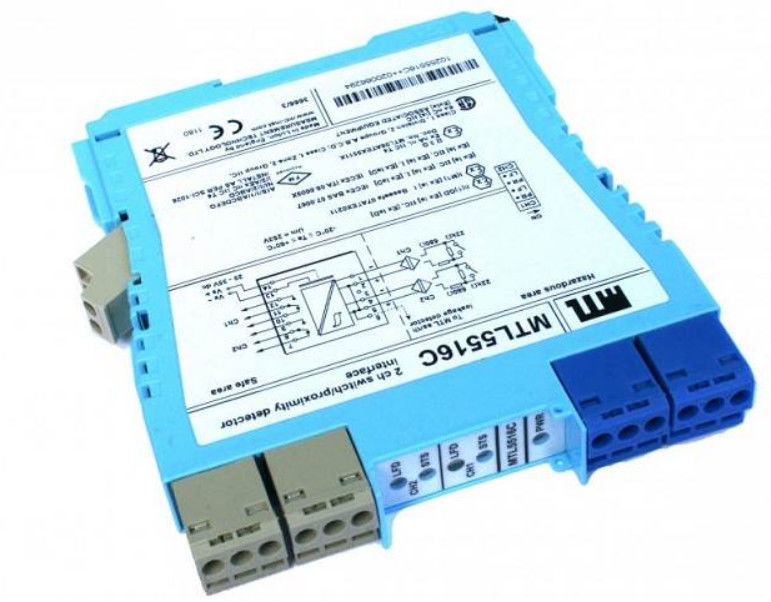

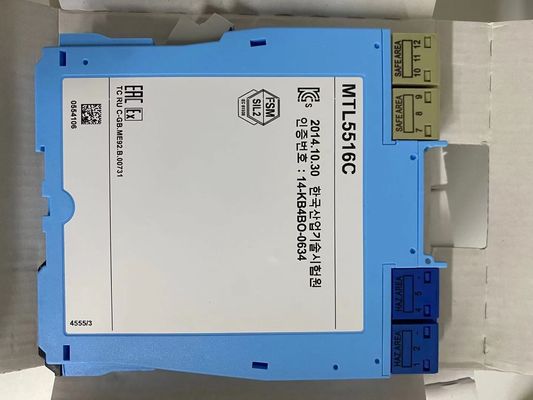

MTL5516C 스위치 근접 탐지 인터페이스 NAMUR 입력, 릴레이 출력

MTL5516C MTL 기기 스위치/근접 감지기 인터페이스

MTL5516/C는 스위치로 두 개의 안전 영역 부하를 제어 할 수 있습니다.
또는 위험 영역에 위치 한 근접 감지기.
또는 현장 배선에서 단장 상태는 라인 파일 디렉터 (LFD) 장치에 의해 감지되며 모듈의 상단에 표시됩니다.
각 채널의 단계 반전은
모듈과 출력은 전환 릴레이 접촉기로 공급됩니다.
현장 회로 중 어느 회로

스펙
또한 공통 사양 참조

• 채널 수
2개
• 스위치 위치
구역 0, IIC, T6 위험 지역
1부, A 그룹 위험 위치
• 근접 감지기의 위치
부지 0, IIC, T4?? 6 위험 부지, 적절하게 인증된 경우
1부, A 그룹 위험 위치
• 위험 지역 입력
근접 탐지기 (NAMUR) 에 대한 BS EN60947 ‧5‧6:2001 표준에 맞는 입력
센서에 적용 된 전압
7~9V DC 1kΩ ±10%
• 입력/출력 특성
정상 단계
출력이 2.1mA 이상인 경우 출력이 닫힌 상태 (입력 회로에서 < 2kΩ)
출력이 열리면 입력 < 1.2mA (> 입력 회로에서 10kΩ)
히스테리세스: 200μA (650Ω) 명소
• 라인 결함 탐지 (LFD) (만 선택하면)
단위의 측면에 스위치를 통해 사용자가 선택할 수 있습니다. 라인 오류는 각 채널에 대한 LED에 의해 표시됩니다. 채널 출력 릴레는
입력 라인 오류가 발견되면 전력을 끄는 것
오프 커킷 경보가 가동되는 경우 < 50μA
열전 경보가 꺼져 있는 경우 > 250μA
린 < 100Ω의 경우 단전 경보가 작동합니다.
린 > 360Ω인 경우 단전 경보가 꺼집니다.
참고: LFD 장비를 접촉 입력 장치로 사용할 때 저항이 장착되어야 합니다.
스위치와 함께 500Ω에서 1kΩ까지 연속
20kΩ ~ 25kΩ 스위치와 병행
• 안전 구역 출력
전환 접촉과 함께 두 개의 단극 릴레
참고: 반응 부하가 적절하게 억제되어야 합니다.
• 릴레이 특성
응답시간: 최대 10ms
접촉 등급 (안전 구역):
250V AC, 2A, cosØ >0.7,
40V DC, 2A, 저항 부하
접촉 등급 (지구 2):35V, 2A, 100VA
최대 전류 소비량
35mA, 24V
11단위 내의 전력 소모
0.84W 24V

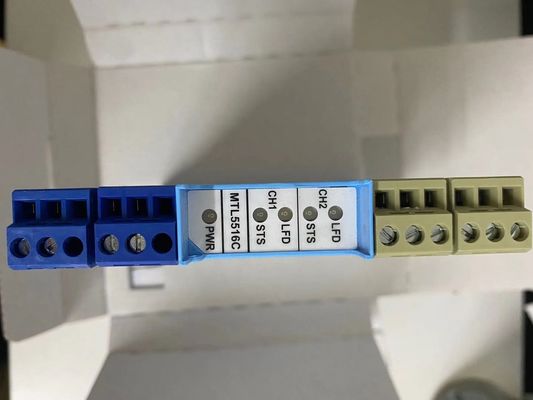

• LED 표시기
녹색: 전력 표시
노란색: 두: 채널 상태, 출력 전원이 켜지면
빨간색: 두: LFD 표시, 라인 오류가 감지되었을 때
안전 설명 (각 채널)
U_o=10.5V I_o=14mA P_o=37mW Um = 253V rms 또는 dc
