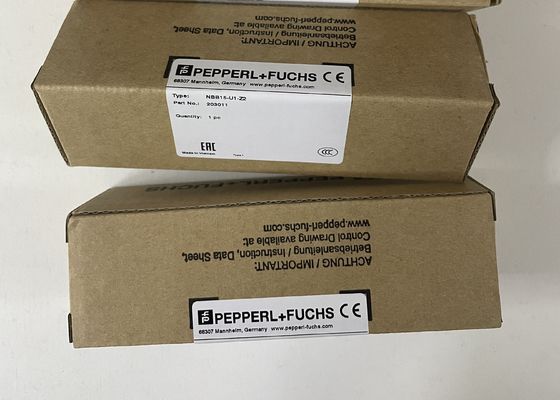

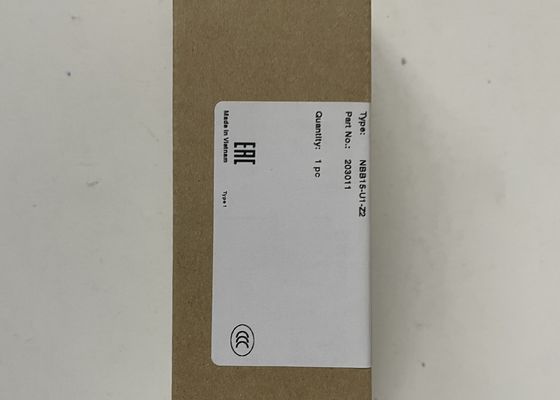

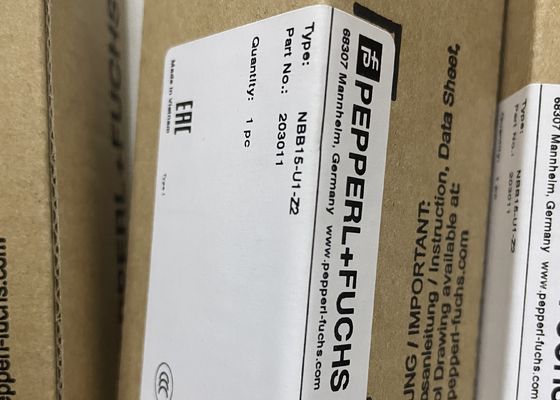

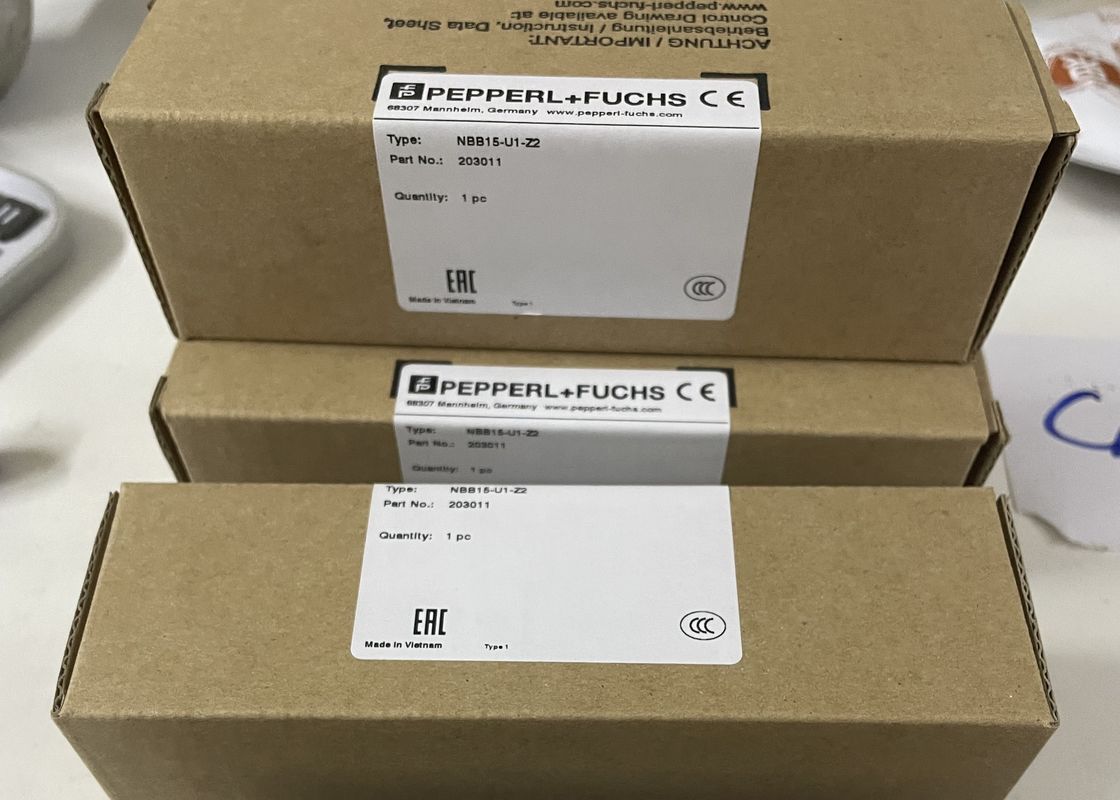

PEPPERL FUCHS 인덕티브 센서 NBB15-U1-Z2

데이터 시트 추출: NBB15-U1-Z2의 기술 데이터

제품 세부 정보

제조사: 펩펄+푸크스

NBB15-U1-Z2

인덕티브 센서 NBB15-U1-Z2

센서 헤드 양방향 및 회전 가능

15mm 플러시

2 LED 표시기 360° 시야

스위치 기능: 정상적으로 열/폐기 (NO/NC)

출력 타입: 두 개의 유선

가명운전거리는: 15mm

설치: 플러시

출력 극성: DC

보장된 작동 거리는: 0... 12.15 mm

실제 작동 거리: 13.5... 16.5mm 보통 15mm

감소 요인 rAl: 0.3

감소 요인 rCu: 0.3

감소 요인 r304: 0.7

명목 등급

작동 전압: 5... 60V

스위치 주파수: 0... 400 Hz

히스테레시스: 보통 5%

역극성 보호: 역극성 허용

단전 보호: 네

전압 하락: ≤ 5V

IL에서 전압 하락

전압 하락 IL = 100 mA, 스위치 요소가 켜져 있습니다: ... 5V

작동 전류: 2... 200 mA

상태가 없는 전류: 0... 0.5 mA

전환 상태 표시기: 2 LED, 노란색

기능 안전 관련 매개 변수

MTTFd: 1133 a

임무 시간 (TM): 20 a

진단 커버리 (DC): 0 %

승인 및 인증서

EAC 적합성: TR CU 020/2011

UL 승인: cULus 목록, 일반 목적

CSA 승인: cCSA는 상장, 일반 목적

CCC 승인: 중국 의무 인증 (CCC) 에 의해 인증

환경 조건

실내 온도: -25... 85 °C (-13... 185 °F)

기계적 사양

연결 유형: 나사 터미널

연결에 관한 정보: 한 단말 연결에 동일한 핵심 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 세로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세로 가로 세
튼튼한 토크 1.2 Nm + 10 %

원자본 가로단: 최대 2.5mm2

최소 핵 직경: 철도 끝 페룰 없이 0.5 mm2, 연결 수면 0.34 mm2

최대 코어 직경: 철자 끝 톱니 없이 2.5 mm2, 연결 수면 1.5 mm2

가구 재료: 에포кси 분말 코팅과 함께 PA/금속

얼굴 감지: PA

보호 수준: IP68 / IP69K

질량: 225g

참고: 튼튼한 토크: 1.8 Nm (하우스)

운송 무게: 1.5kg
